آشنایی با شیشه‌های هوشمند الکتروکرومیک لایه‌های جادویی شفافیت

شیشه الکتروکرومیک یکی از پیشرفته‌ترین دستاوردهای مهندسی مواد است که امکان تغییر خودکار شفافیت و رنگ خود را بر اساس نیازهای محیطی فراهم می‌کند. این نوع شیشه، که به عنوان پنجره‌های هوشمند نیز شناخته می‌شود، با اعمال ولتاژ الکتریکی کم، از حالت شفاف به تیره و بالعکس تغییر می‌کند. در دنیای امروز که ساختمان‌ها بخش عمده‌ای از مصرف انرژی را به خود اختصاص می‌دهند، استفاده از چنین فناوری‌هایی می‌تواند تحول بزرگی در مدیریت نور و حرارت ایجاد کند. تصور کنید دیوارهای شیشه‌ای یک ساختمان که بدون نیاز به پرده یا کرکره، در ساعات آفتابی تیره می‌شوند تا گرمای اضافی وارد نشود و در ساعات خنک، شفاف می‌مانند تا نور طبیعی وارد شود. این قابلیت نه تنها راحتی ساکنان را افزایش می‌دهد، بلکه به کاهش هزینه‌های انرژی و حفاظت از محیط زیست کمک شایانی می‌کند.

تاریخچه این فناوری به دهه ۱۹۶۰ بازمی‌گردد، زمانی که دانشمندان برای اولین بار پدیده تغییر رنگ مواد تحت تأثیر میدان الکتریکی را مشاهده کردند. از آن زمان تاکنون، پیشرفت‌های پی‌درپی در مواد نانوساختار و روش‌های تولید، شیشه الکتروکرومیک را از آزمایشگاه‌ها به بازارهای تجاری رسانده است. امروزه، این شیشه‌ها در ساختمان‌های مدرن، وسایل نقلیه و حتی هواپیماها به کار گرفته می‌شوند. در ابزار نیکو به بررسی جنبه‌های مختلف فناوری شیشه الکتروکرومیک می‌پردازیم.

اصول عملکرد شیشه الکتروکرومیک

عملکرد شیشه الکتروکرومیک بر پایه پدیده الکتروکرومیسم استوار است، که در آن مواد خاصی با اعمال ولتاژ الکتریکی، خواص نوری خود را به طور برگشت‌پذیر تغییر می‌دهند. این تغییر از طریق جابه‌جایی یون‌ها و الکترون‌ها در لایه‌های نازک مواد رخ می‌دهد. به عبارت ساده، وقتی ولتاژ اعمال می‌شود، یون‌های مثبت مانند لیتیوم از یک لایه به لایه دیگر منتقل می‌شوند و ساختار الکترونی ماده را دگرگون می‌کنند. این دگرگونی باعث جذب نور بیشتر و کاهش شفافیت می‌شود، به طوری که شیشه از حالت روشن (با عبور حدود ۶۰ درصد نور) به حالت تیره (با عبور تنها ۱ درصد نور) می‌رسد.

در ساختار پایه، شیشه الکتروکرومیک شامل چندین لایه نازک است که بر روی یک پایه شیشه‌ای یا پلاستیکی قرار می‌گیرند. لایه‌های اصلی عبارتند از: الکترودهای شفاف رسانا (مانند اکسید قلع ایندیم)، لایه الکتروکرومیک فعال (معمولاً اکسید تنگستن)، الکترولیت یونی (برای انتقال یون‌ها) و لایه مقابل الکترود. ضخامت کل این لایه‌ها کمتر از یک‌پنجاهم ضخامت موی انسان است، که این امر شفافیت اولیه را حفظ می‌کند. فرآیند تغییر حالت معمولاً در عرض چند ثانیه تا چند دقیقه رخ می‌دهد و نیازی به ولتاژ مداوم ندارد؛ شیشه حالت خود را حفظ می‌کند تا زمانی که ولتاژ معکوس اعمال شود.

این اصول بر اساس قوانین فیزیکی مانند قانون کیرشهف عمل می‌کنند، که مجموع بازتاب، جذب و عبور نور را برابر با ۱۰۰ درصد می‌داند. در حالت تیره، جذب نور افزایش می‌یابد و عبور آن کاهش پیدا می‌کند، که این امر نه تنها نور مرئی بلکه حرارت خورشیدی را نیز کنترل می‌کند. در مقایسه با شیشه‌های معمولی، که ثابت هستند، این فناوری پویا است و می‌تواند بر اساس داده‌های حسگرهای محیطی مانند شدت نور خورشید یا دمای داخل، به طور خودکار تنظیم شود. چنین سیستمی، با الگوریتم‌های پیش‌بینی‌کننده، موقعیت ساختمان، زمان روز و حتی الگوی آب و هوا را در نظر می‌گیرد تا بهینه‌ترین حالت را انتخاب کند.

مشخصات کلی شیشه الکتروکرومیک

مواد سازنده شیشه الکتروکرومیک

انتخاب مواد مناسب، کلید موفقیت در تولید شیشه هوشمند الکتروکرومیک است. مواد اصلی بر پایه اکسیدهای فلزات واسطه ساخته می‌شوند، که خواص پایداری شیمیایی و چرخه‌ای بالایی دارند. اکسید تنگستن (WO₃) به عنوان ماده اصلی لایه فعال شناخته می‌شود، زیرا از حالت بی‌رنگ به آبی تیره تغییر می‌کند و باند گپ انرژی آن حدود ۳.۳ الکترون‌ولت است، که اجازه عبور نور در حالت شفاف را می‌دهد. این ماده از طریق روش‌هایی مانند رسوب‌گذاری مغناطیسی یا سل-ژل تولید می‌شود و می‌تواند با دوپینگ عناصری مانند تیتانیوم یا نیوبیوم، پایداری بیشتری پیدا کند.

علاوه بر WO₃، اکسید نیکل (NiO) برای لایه مقابل استفاده می‌شود، که تغییر از بی‌رنگ به قهوه‌ای را تجربه می‌کند و به عنوان ماده آند عمل می‌کند. الکترولیت‌ها معمولاً از پلیمرهای جامد مانند پلی‌اتیلن اکسید مخلوط با نمک‌های لیتیوم تشکیل می‌شوند، که انتقال یون‌ها را بدون نشت مایع فراهم می‌کنند. الکترودهای شفاف از مواد رسانایی مانند ITO (اکسید قلع ایندیم) یا FTO (اکسید فلورینه قلع) ساخته می‌شوند، که مقاومت الکتریکی پایینی دارند و نور را به خوبی عبور می‌دهند.

در مواد آلی، ویولوژن‌ها (مانند متیل‌ویولوژن) برای تغییر رنگ‌های شدید مانند آبی عمیق به کار می‌روند، اما پایداری کمتری نسبت به مواد معدنی دارند. مواد نانوساختار، مانند نانوذرات WO₃ یا کامپوزیت‌های WO₃ با اکسید گرافن کاهش‌یافته، سرعت تغییر را افزایش می‌دهند و کارایی رنگی را به بیش از ۷۵ سانتی‌متر مربع بر کولن می‌رسانند. این مواد از طریق الکترودپوزیسیون یا چاپ جوهرافشان تولید می‌شوند و برای کاربردهای انعطاف‌پذیر مناسب هستند.

برای دستیابی به شفافیت بالا، لایه‌ها باید یکنواخت باشند و ضخامت آن‌ها دقیق کنترل شود. در واحدهای شیشه‌ای عایق (IGU)، لایه الکتروکرومیک بین دو لایه شیشه قرار می‌گیرد، با حفره‌ای پر از آرگون برای عایق‌بندی حرارتی. این ترکیب نه تنها دوام را افزایش می‌دهد، بلکه با پوشش‌های کم‌تابش (Low-E) ترکیب می‌شود تا بازتاب حرارت را بهبود بخشد. در مجموع، انتخاب مواد بر اساس نیازهای پروژه، مانند اندازه شیشه یا شرایط آب و هوایی، انجام می‌شود تا عملکرد بهینه حاصل شود.

اجزای اصلی شیشه الکتروکرومیک

• لایه شیشه خارجی
• پوشش شفاف رسانا (ITO یا FTO)
• لایه فعال الکتروکرومیک (مثلاً اکسید تنگستن)
• لایه الکترولیت یونی
• لایه کنترا فعال (Counter Electrode)
• لایه شیشه داخلی محافظ

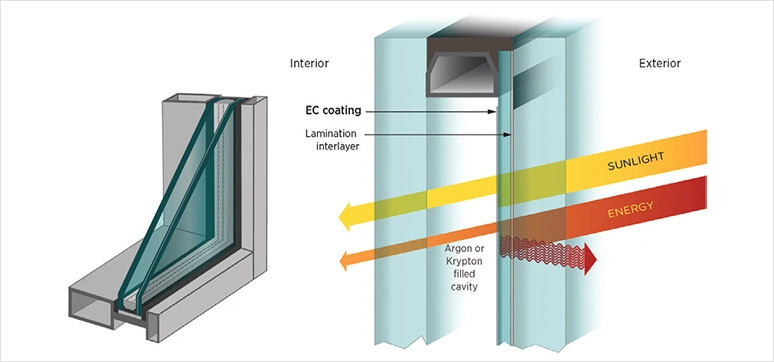

ساختار لایه‌ای شیشه هوشمند الکتروکرومیک

ساختار شیشه الکتروکرومیک شبیه به یک ساندویچ چندلایه است که هر لایه نقش خاصی ایفا می‌کند. لایه بیرونی، که به عنوان لایت خارجی شناخته می‌شود، از شیشه مقاوم در برابر حرارت ساخته می‌شود و می‌تواند با پوشش‌های مختلف برای کنترل UV سفارشی شود. سپس، لایه میانی لمینه، که شیشه الکتروکرومیک را به لایه خارجی متصل می‌کند، از مواد پلیمری مانند PVB (پلی‌وینیل بوتیرال) تشکیل شده تا ایمنی در برابر شکستن را تضمین کند.

لایه کلیدی، لایت پوشش‌دار الکتروکرومیک، شامل پنج لایه سرامیکی نازک است که بر روی شیشه آنیل‌شده ۲.۲ میلی‌متری رسوب‌گذاری می‌شوند. این لایه‌ها شامل الکترودهای رسانا، لایه فعال، الکترولیت و لایه مقابل هستند. حفره داخلی با فاصله‌گذار لبه گرم از جنس فولاد ضدزنگ پر می‌شود و با گازهای عایق مانند آرگون یا کریپتون پر می‌گردد تا انتقال حرارت را به حداقل برساند. لایه داخلی نیز می‌تواند پوشش Low-E اضافی داشته باشد تا گرمای داخل را حفظ کند.

در ساختارهای پیشرفته، مانند محصولات شرکت SageGlass، الگوریتم Maestro برای کنترل پیش‌بینی‌کننده استفاده می‌شود که حسگرهای سقفی ۳۶۰ درجه‌ای را برای خواندن آسمان واقعی به کار می‌گیرد. این ساختار اجازه می‌دهد شیشه در طول روز به طور پویا تنظیم شود: در صبح، پنجره‌های شرقی تیره می‌شوند؛ در ظهر، جنوبی‌ها؛ و در عصر، غربی‌ها. ضخامت کل پوشش کمتر از ۱/۵۰ مو است، که شفافیت ۶۰ درصدی در حالت روشن را فراهم می‌کند. در واحدهای دوجداره، ضریب عبور نور خورشیدی (SHGC) از ۰.۴۱ به ۰.۰۹ کاهش می‌یابد، که این امر کنترل حرارتی عالی را ممکن می‌سازد.

فرآیند تغییر رنگ در شیشه الکتروکرومیک

فرآیند تغییر رنگ در شیشه هوشمند الکتروکرومیک یک واکنش الکتروشیمیایی برگشت‌پذیر است که بر پایه جابه‌جایی یون‌ها عمل می‌کند. در حالت اولیه، یون‌های لیتیوم در لایه مقابل (مانند LiCoO₂) قرار دارند و شیشه شفاف است. با اعمال ولتاژ کم (۱ تا ۵ ولت)، میدان الکتریکی ایجاد می‌شود که یون‌ها را از طریق الکترولیت به لایه فعال (WO₃) می‌کشاند. این جابه‌جایی، ساختار WO₃ را از حالت اکسید شده (شفاف) به حالت کاهش‌یافته (رنگ‌دار) تغییر می‌دهد، جایی که انتقال‌های پولارونی بین حالت‌های W(V) و W(VI) جذب نور را در محدوده مرئی ایجاد می‌کند.

معادله کلی واکنش برای WO₃ به صورت زیر است: WO₃ + xLi⁺ + xe⁻ ↔ LiₓWO₃، که در آن x نشان‌دهنده تعداد یون‌های واردشده است. این فرآیند جذب نور را افزایش می‌دهد و شفافیت را از ۶۰ درصد به ۱ درصد می‌رساند. زمان تغییر معمولاً ۲ تا ۵ دقیقه است، اما در مواد نانوساختار، به ثانیه‌ها کاهش می‌یابد. برای بازگشت به حالت شفاف، ولتاژ معکوس اعمال می‌شود و یون‌ها به لایه مقابل بازمی‌گردند.

کنترل این فرآیند از طریق حسگرها و الگوریتم‌ها انجام می‌شود. برای مثال، حسگرهای نوری شدت خورشید را اندازه‌گیری می‌کنند و سیستم به طور خودکار ولتاژ را تنظیم می‌کند. در کاربردهای پیشرفته، اپلیکیشن‌های موبایل یا پنل‌های لمسی اجازه کنترل دستی را می‌دهند. این فرآیند کم‌مصرف است؛ انرژی مورد نیاز برای تغییر ۳۰۰۰ فوت مربع شیشه، کمتر از یک مودم خانگی است. در مقایسه با فناوری‌های دیگر مانند کریستال مایع، الکتروکرومیک حافظه حالت دارد و بدون قدرت، تیره یا روشن می‌ماند.

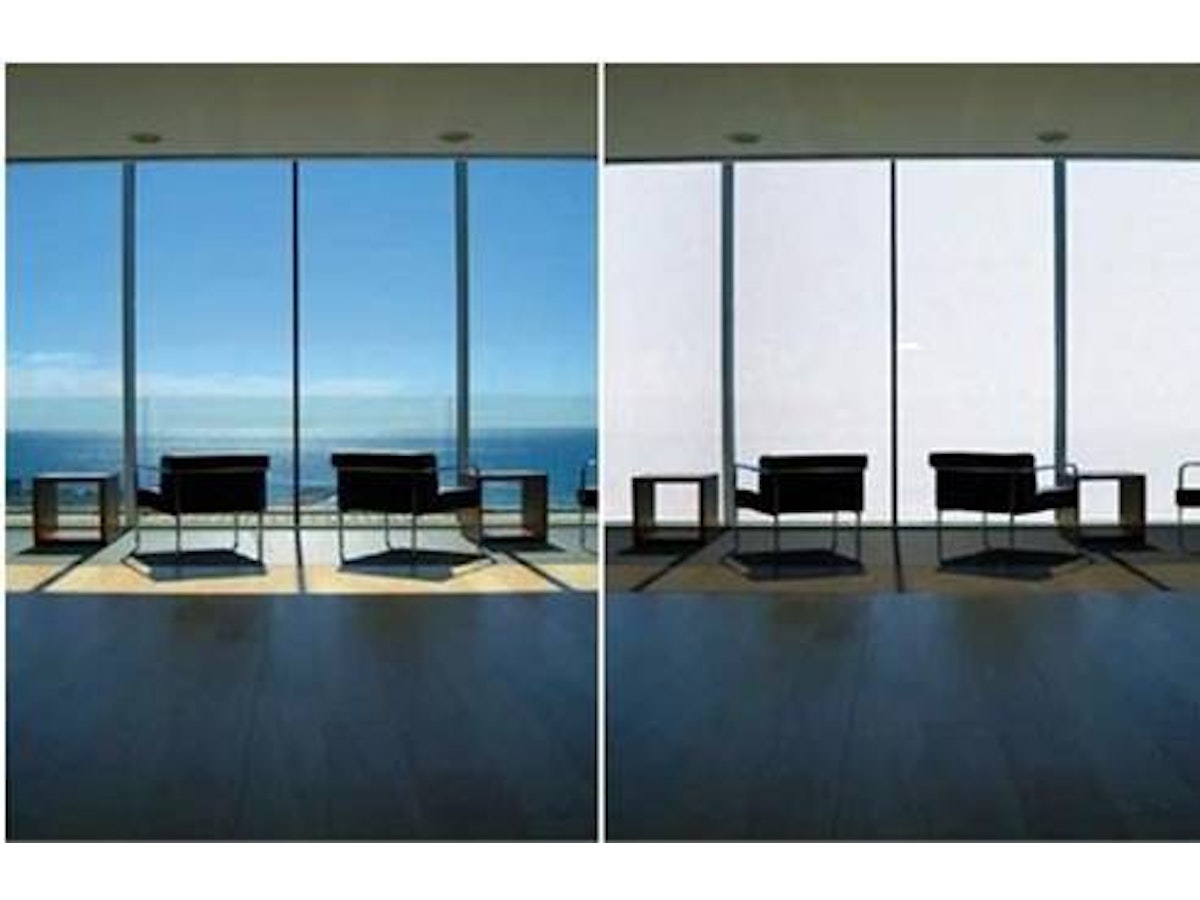

مقایسه حالت‌های شیشه الکتروکرومیک

کاربردهای شیشه الکتروکرومیک در معماری

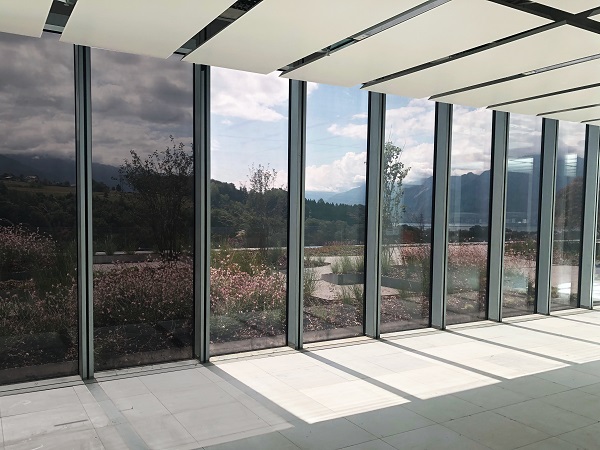

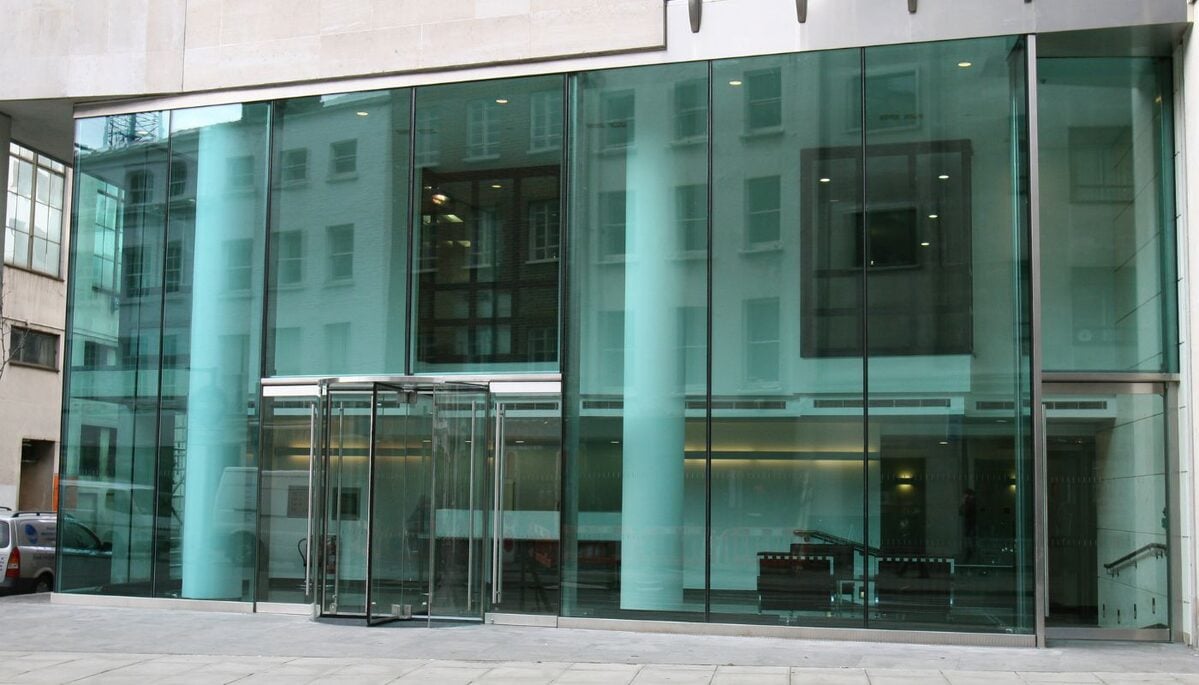

در معماری مدرن، شیشه هوشمند الکتروکرومیک به عنوان ابزاری برای طراحی ساختمان‌های پایدار و راحت به کار می‌رود. در نما و دیوارهای پرده‌ای، این شیشه‌ها اجازه می‌دهند معماران سطوح وسیعی از شیشه بدون نیاز به سایه‌بان‌های مکانیکی استفاده کنند. برای مثال، در ساختمان‌های اداری، جایی که نور طبیعی برای بهره‌وری ضروری است، شیشه‌ها در ساعات صبح نور را عبور می‌دهند و در ظهر تیره می‌شوند تا خیره‌کننده بودن را کاهش دهند. این کاربرد نه تنها زیبایی بصری را حفظ می‌کند، بلکه مصرف انرژی برای روشنایی مصنوعی را تا ۲۰ درصد کاهش می‌دهد.

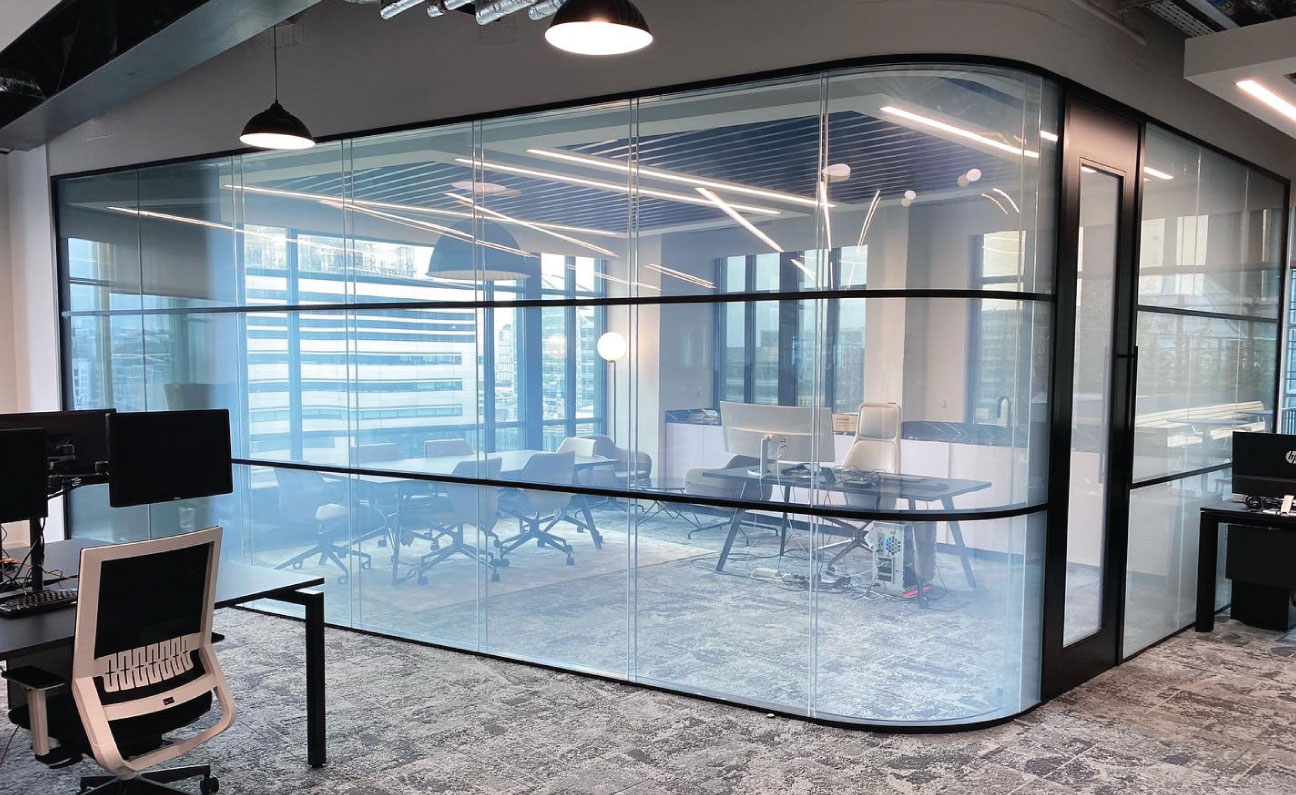

در فضاهای مسکونی، شیشه الکتروکرومیک برای بالکن‌ها یا پنجره‌های بزرگ استفاده می‌شود تا حریم خصوصی را بدون پرده فراهم کند. در آب و هوای گرم، کنترل حرارت خورشیدی (SHGC) پایین، بار خنک‌کننده را کم می‌کند. در ساختمان‌های عمومی مانند موزه‌ها، این شیشه‌ها آثار هنری را از نور UV محافظت می‌کنند در حالی که بازدیدکنندگان منظره را تماشا می‌کنند. ادغام با سیستم‌های هوشمند ساختمان اجازه می‌دهد شیشه‌ها بر اساس الگوی حضور افراد تنظیم شوند، که این امر راحتی را افزایش می‌دهد.

در طراحی پایدار، شیشه الکتروکرومیک بخشی از استراتژی ساختمان‌های سالم است، که دسترسی روزانه به نور روز را بدون گرمای بیش از حد فراهم می‌کند. پروژه‌های بزرگ مانند برج‌های شهری از این فناوری برای کاهش بار HVAC استفاده می‌کنند، جایی که شیشه‌ها به طور هماهنگ با جهت خورشید تنظیم می‌شوند. این کاربردها نشان می‌دهند چگونه فناوری می‌تواند معماری را از حالت ثابت به پویا تبدیل کند.

استفاده از شیشه الکتروکرومیک در وسایل نقلیه

شیشه هوشمند الکتروکرومیک فراتر از ساختمان‌ها، در صنعت خودروسازی و هوانوردی تحول ایجاد کرده است. در خودروها، آینه‌های عقب الکتروکرومیک برای کاهش خیره‌کننده بودن چراغ‌های عقب خودروهای مقابل استفاده می‌شوند. با اعمال ولتاژ، آینه تیره می‌شود و بازتاب نور را تا ۹۸ درصد کاهش می‌دهد، که ایمنی رانندگی را افزایش می‌دهد. شرکت‌هایی مانند Gentex این فناوری را در مدل‌های لوکس مانند بنز و لکسوس به کار برده‌اند.

در پنجره‌های خودرو، شیشه الکتروکرومیک اجازه می‌دهد سرنشینان شفافیت را تنظیم کنند تا کابین خنک بماند، بدون نیاز به پرده‌های مکانیکی. در هواپیماها، مانند بوئینگ ۷۸۷، پنجره‌ها با این فناوری تیره می‌شوند تا مسافران بدون عینک آفتابی منظره را ببینند و کابین کمتر گرم شود. این امر مصرف سوخت را با کاهش بار خنک‌کننده تا ۵ درصد کم می‌کند.

در وسایل نقلیه الکتریکی، ادغام با باتری‌های لیتیوم-یون کارآمدتر است، زیرا از همان یون‌های لیتیوم استفاده می‌کند. آینده این کاربردها شامل شیشه‌های انعطاف‌پذیر برای خودروهای مفهومی است، که با نانوساختارها سرعت تغییر را به کمتر از یک ثانیه می‌رسانند.

شرکت‌های پیشگام در تولید شیشه الکتروکرومیک

چند شرکت برجسته در بازار جهانی شیشه هوشمند الکتروکرومیک پیشتاز هستند. در اینجا فهرستی از آن‌ها آورده شده است:

1. SageGlass (بخشی از Saint-Gobain): رهبر در تولید شیشه‌های تیره‌شونده الکترونیکی، با الگوریتم Maestro برای کنترل هوشمند. محصولات آن‌ها در هزاران پروژه جهانی نصب شده‌اند.
2. Gentex Corporation: متخصص در آینه‌ها و شیشه‌های خودرو، با تمرکز بر ایمنی و کارایی.
3. AGC Inc. (Asahi Glass): غول ژاپنی شیشه، که راه‌حل‌های الکتروکرومیک و ترموکرومیک را برای ساختمان‌ها ارائه می‌دهد.
4. ChromoGenics AB: شرکت سوئدی با تمرکز بر فویل‌های الکتروکرومیک برای لمینه شیشه.
5. Kinestral Technologies (Halio): نوآور در شیشه‌های چندلایه با زمان تغییر سریع.
6. View Inc.: پیشرو در ادغام با سیستم‌های BMS برای ساختمان‌های تجاری.

مطالعات موردی نصب شیشه هوشمند

یکی از برجسته‌ترین مطالعات موردی، برج Swissmill در سوئیس است، جایی که بیش از ۴۰۰۰ متر مربع شیشه SageGlass نصب شد. این برج، بلندترین ساختمان چوبی جهان، از شیشه الکتروکرومیک برای کنترل نور در فضاهای اداری استفاده کرد. نتیجه، کاهش ۱۵ درصدی مصرف انرژی HVAC و افزایش رضایت ساکنان از نور طبیعی بود، بدون نیاز به سایه‌بان‌های سنتی.

در ایالات متحده، ساختمان New York Times در منهتن از شیشه View برای نما استفاده کرد، که خیره‌کننده بودن را در ساعات آفتابی کاهش داد و صرفه‌جویی ۲۰ درصدی در روشنایی را به همراه داشت. مطالعه NREL (آزمایشگاه ملی انرژی تجدیدپذیر) نشان داد که این شیشه‌ها ظرفیت HVAC را تا ۲۶ درصد در اوج بار کم می‌کنند.

در اپل پارک کالیفرنیا، شیشه‌های الکتروکرومیک در حلقه اصلی ساختمان نصب شدند، که اجازه داد ۹۰ درصد فضا بدون پرده باشد. این نصب، بهره‌وری کارکنان را با دسترسی مداوم به منظره افزایش داد و مصرف انرژی را ۱۰ درصد کاهش داد. این موارد نشان‌دهنده پتانسیل واقعی فناوری در مقیاس بزرگ هستند.

کنترل هوشمند شیشه الکتروکرومیک

کنترل هوشمند، قلب تپنده شیشه هوشمند است. سیستم‌هایی مانند Maestro از داده‌های جغرافیایی، زمان و حسگرهای واقعی‌زمان برای پیش‌بینی و تنظیم استفاده می‌کنند. این الگوریتم‌ها، الگوی خورشید را مدل‌سازی می‌کنند و شیشه‌ها را بر اساس جهت نما تنظیم می‌نمایند.

ادغام با BMS اجازه می‌دهد شیشه‌ها با دما، رطوبت و حضور افراد هماهنگ شوند. کاربران می‌توانند از اپلیکیشن‌های موبایل برای تنظیم دستی استفاده کنند، که این امر انعطاف‌پذیری را افزایش می‌دهد. در آینده، هوش مصنوعی می‌تواند الگوهای شخصی را یاد بگیرد و تنظیمات را بهینه کند.

مزایای زیست‌محیطی شیشه هوشمند

• کنترل هوشمند نور و گرما بدون پرده
• کاهش مصرف انرژی سیستم HVAC
• افزایش حریم خصوصی در فضاهای داخلی
• طول‌عمر بالا و نگهداری کم

بهبود آسایش بصری و راحتی ساکنین

شیشه الکتروکرومیک با کاهش وابستگی به انرژی فسیلی، نقش کلیدی در حفاظت محیط زیست ایفا می‌کند. با کنترل حرارت خورشیدی، بار خنک‌کننده ساختمان‌ها را تا ۳۰ درصد کم می‌کند، که این امر انتشار گازهای گلخانه‌ای را کاهش می‌دهد. در اقلیم‌های گرم، مانند مناطق مدیترانه‌ای، این فناوری معادل کاشت هزاران درخت در جذب کربن عمل می‌کند.

علاوه بر این، با افزایش استفاده از نور طبیعی، نیاز به لامپ‌های LED را کم می‌کند و آلودگی نوری را کاهش می‌دهد. مواد سازنده، مانند WO₃، قابل بازیافت هستند و فرآیند تولید آن‌ها با روش‌های سبز مانند سل-ژل، مصرف آب و انرژی را به حداقل می‌رساند. مطالعات نشان می‌دهند که بازگشت سرمایه در ۵ تا ۷ سال رخ می‌دهد، که این امر تشویق‌کننده برای پروژه‌های سبز است.

در سطح جهانی، اگر ۱۰ درصد ساختمان‌های جدید از این شیشه استفاده کنند، صرفه‌جویی انرژی معادل حذف میلیون‌ها خودرو از جاده است. این مزایا، شیشه الکتروکرومیک را به گزینه‌ای ایدئال برای گواهینامه‌های پایداری مانند LEED تبدیل کرده است.

صرفه‌جویی انرژی با شیشه الکتروکرومیک

صرفه‌جویی انرژی یکی از اصلی‌ترین دلایل محبوبیت شیشه هوشمند است. در ساختمان‌های تجاری، این شیشه‌ها مصرف کلی انرژی را ۵ تا ۱۵ درصد و اوج بار را تا ۲۶ درصد کاهش می‌دهند. برای مثال، در یک ساختمان ۱۰۰۰۰ متری، این امر هزاران کیلووات‌ساعت صرفه‌جویی سالانه به همراه دارد.

مکانیسم صرفه‌جویی شیشه الکتروکرومیک از طریق تعدیل ضریب عبور حرارت خورشیدی (SHGC) است، که از ۰.۴۱ به ۰.۰۹ می‌رسد. این تغییر، بار HVAC را کم می‌کند و اجازه می‌دهد سیستم‌های کوچک‌تری نصب شود. در ترکیب با پوشش Low-E، بازتاب حرارت داخلی افزایش می‌یابد و در زمستان، گرما حفظ می‌شود.

مطالعات شبیه‌سازی نشان می‌دهند که در مناطق معتدل، صرفه‌جویی تا ۲۰ درصد در روشنایی و ۳۰ درصد در خنک‌کننده حاصل می‌شود. انرژی مصرفی برای تغییر حالت ناچیز است و صرفه‌جویی خالص بسیار بیشتر است. در بلندمدت، این فناوری هزینه‌های عملیاتی را کاهش می‌دهد و ارزش ساختمان را افزایش می‌بخشد.
