انواع ترانسمیتر را با جزئیات بشناسید!

انواع ترانسمیتر را با جزئیات بشناسید!

انواع ترانسیمتر چیست؟ در دنیای صنعتی امروز، ترانسمیترها نقش بسیار مهمی در اندازه‌گیری و کنترل پارامترهای مختلف دارند. این ابزارها با تبدیل سیگنال‌های فیزیکی به سیگنال‌های الکتریکی، امکان نظارت دقیق بر فرآیندهای صنعتی را فراهم می‌کنند. با توجه به تنوع نیاز های صنایع، انواع ترانسمیتر در ابزار دقیق موجود است که هر کدام ویژگی‌ها و قابلیت‌های خاص خود را دارند.

انواع ترانسمیتر در زمینه‌های مختلف از جمله دما، فشار، سطح، جریان، ولتاژ و وزن مورد استفاده قرار می‌گیرند. شناخت دقیق هر نوع ترانسمیتر و عملکرد آن در فرآیندهای صنعتی، به مهندسان و تکنسین‌ها کمک می‌کند تا بهترین انتخاب را برای نیازهای خاص خود داشته باشند.

انواع ترانسمیتر دما و رطوبت

ترانسمیتر دما یا RHT ابزاری است که دما و رطوبت را به دقت اندازه‌گیری و به سیگنال الکتریکی تبدیل می‌کند. سپس این سیگنال‌ها به سیستم‌های کنترل یا نمایش منتقل می‌شوند. ترانسمیتر دما و رطوبت RHT در صنایع مختلف از جمله شیمیایی، نفت و گاز و صنایع غذایی کاربرد دارند. دقت و سرعت پاسخ‌دهی بالا از ویژگی‌های مهم این ابزارها به شمار می‌آید. انواع ترانسمیتر RHT براساس نحوه نصب و نوع تامین جریان به چند دسته تقسیم میشوند.

نحوه نصب:

  • ترانسمیتر دمای استوانه ای هد مونت
  • ترانسمیتر دما ریل مونت
  • ترانسمیتر دما فیلد مونت

تامین جریان:

  • ترانسمیتر دما اکتیو
  • ترانسمیتر دما پسیو

انواع ترانسمیتر فشار

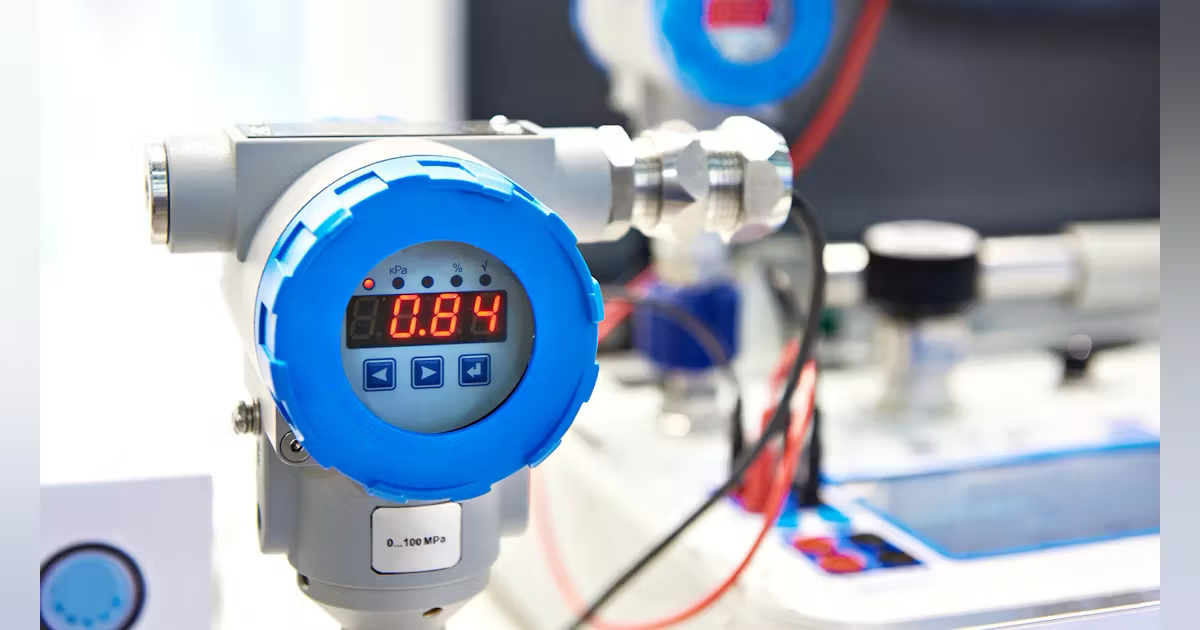

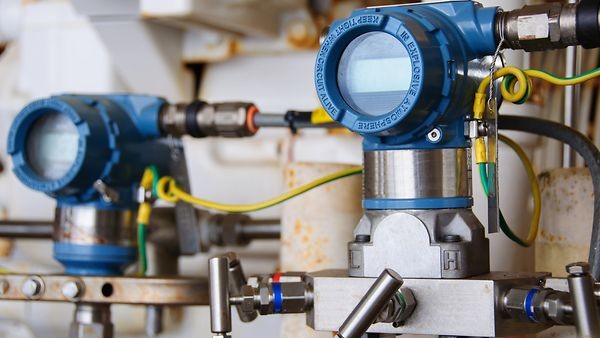

ترانسمیتر فشار یا Pressure Transmitter ابزاری است که برای اندازه‌گیری فشار گاز یا مایع طراحی شده است. این ابزارها معمولاً در فرآیندهای صنعتی، سیستم‌های HVAC و کنترل کیفیت مورد استفاده قرار می‌گیرند. ترانسمیتر فشار با تبدیل فشار به سیگنال الکتریکی، امکان نظارت و کنترل دقیق بر سیستم‌ها را فراهم می‌کند. انواع ترانسمیتر فشار شامل موارد زیر است:

  • ترانسمیتر فشار مطلق

ترانسمیتر فشار مطلق ، فشار را نسبت به خلا مطلق اندازه‌گیری می‌کند. این ابزارها برای کاربردهایی که نیاز به دقت بالایی دارند، مانند آزمایشگاه‌ها و صنایع فضایی، استفاده می‌شوند. ترانسمیترفشار تحت تأثیر تغییرات فشار محیطی قرار نمی‌گیرند و به همین دلیل دقت بالایی دارند.

  • ترانسمیتر فشار نسبی

ترانسمیتر فشار نسبیGPT ، فشار را نسبت به فشار محیط اندازه‌گیری می‌کند. این نوع ترانسمیترها معمولاً در سیستم‌های صنعتی و HVAC مورد استفاده قرار می‌گیرند. این ابزار به سادگی نصب و راه‌اندازی می‌شوند و معمولاً برای کاربردهایی که نیاز به دقت متوسط دارند، مناسب هستند.

blank

  • ترانسمیتر فشار تفاضلی

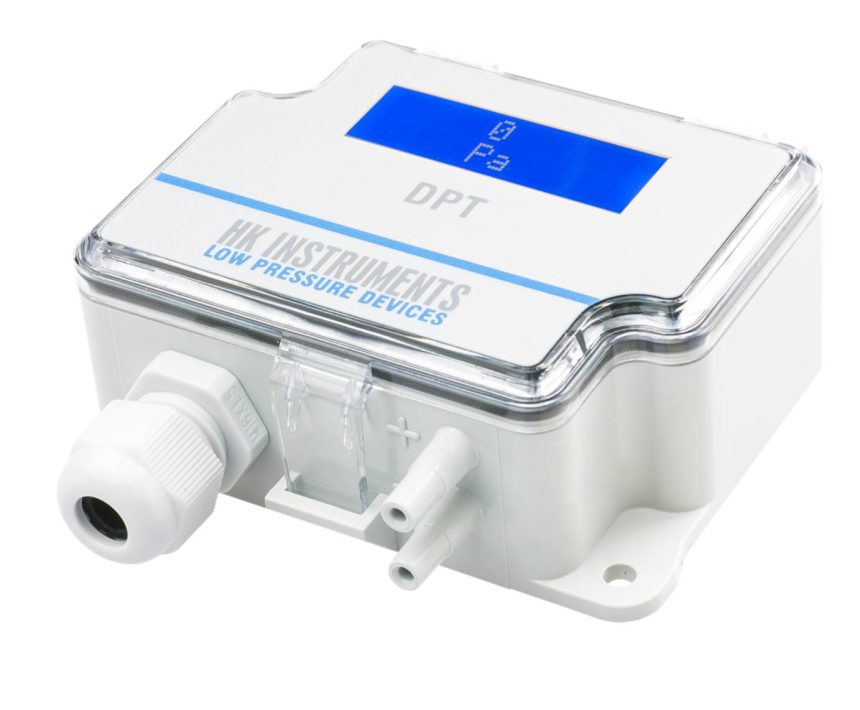

ترانسمیتر فشار تفاضلی که به DPT معروف است، اختلاف فشار بین دو نقطه را اندازه‌گیری می‌کند. این نوع ترانسمیترها در کاربردهایی مانند اندازه‌گیری فشار در فیلترها یا مخازن مورد استفاده قرار می‌گیرند. ترانسمیتر اختلاف فشار DPT می‌تواند در کنترل فرآیندهای صنعتی و همچنین در سیستم‌های اندازه‌گیری دقیق به کار گرفته شوند.

از دیگر انواع ترانسمیتر فشار می‌توان به موارد زیر اشاره کرد:

  • ترانسمیتر فشار صنعتی
  • ترانسمیتر فشار قلمی
  • ترانسمیتر فشار هوشمند (Smart)
  • ترانسمیتر فشار پایین (Low pressure)
  • ترانسمیتر فشار دارای صفحه نمایش (Indicator pressure Transmitter)
  • ترانسمیتر فشار مناسب محیط های انفجاری (ATEX-EX)

ترانسمیترهای قابل کالیبره (HART)

ترانسمیتر دی اکسید کربن

ترانسمیتر دی اکسید کربن (CO2) ابزاری است که برای اندازه گیری و سنجش مقدار غلظت گاز دی اکسید کربن موجود در هوا مورد استفاده قرار می گیرد. اهمیت اندازه گیری دی اکسید کربن در صنایع مختلف از جمله تهویه مطبوع، گلخانه ها، صنایع غذایی، پزشکی و محیط زیست بسیار زیاد است. در بسیاری از فرآیندهای صنعتی، کنترل دقیق سطح دی اکسید کربن برای اطمینان از کیفیت محصول و ایمنی کارکنان ضروری است. ترانسمیتر دی اکسید کربن CDTبر اساس تکنولوژی سنجش به انواع مختلفی تقسیم می شوند:

  • NDIR (Non-Dispersive Infrared): این نوع ترانسمیتر از خاصیت جذب مادون قرمز گاز دی اکسید کربن استفاده می کند و رایج ترین نوع ترانسمیتر CO2 است.
  • الکتروشیمیایی: این نوع ترانسمیتر از واکنش های شیمیایی برای تشخیص دی اکسید کربن استفاده می کند.
  • نیمه هادی: این نوع ترانسمیتر از تغییرات خواص الکتریکی یک ماده نیمه هادی در حضور دی اکسید کربن استفاده می کند.

انواع لول ترانسمیتر

ترانسمیترهای سطح (لول ترانسمیتر یا level transmitters) برای اندازه‌گیری سطح مایعات و جامدات در مخازن و سیلوها طراحی شده‌اند و اطلاعات دقیقی از سطح مواد فراهم می‌کنند که نقش مهمی در کنترل فرآیندها دارند. لول ترانسمیترها در صنایع نفت

  • ترانسمیترهای فراصوتی

با استفاده از امواج صوتی فوق‌العاده بالا، فاصله تا سطح مایعات را اندازه‌گیری می‌کنند و به دقت بالایی دست می‌یابند.

  • ترانسمیترهای هیدرواستاتیک

براساس فشار ناشی از عمق مایع عمل کرده و یک سیگنال الکتریکی متناسب با سطح مایع تولید می‌کنند.

  • ترانسمیترهای خازنی

با تغییرات ظرفیت خازن ناشی از تغییر سطح مایع، اطلاعات دقیق‌تری ارائه می‌دهند.

  • ترانسمیترهای جابه‌جا کننده

از یک جسم شناور استفاده می‌کنند که با تغییر سطح مایع جابه‌جا شده و این حرکت به یک سیگنال قابل اندازه‌گیری تبدیل می‌شود.

  • ترانسمیترهای راداری

با ارسال پالس‌های راداری و تحلیل زمان بازگشت آن‌ها، سطح مایع را تعیین کرده و به دقت و قابلیت اطمینان بالا در شرایط مختلف محیطی مجهز هستند.

ترانسمیتر جریان

ترانسمیتر جریان برای اندازه‌گیری جریان جریان مایع، بخار یا گاز طراحی شده است و سیگنال خروجی آن معمولاً به صورت آنالوگ یا دیجیتال ارائه می‌شود. این ابزارها در سیستم‌های مختلف کاربرد دارند و به نظارت بر مصرف انرژی و شناسایی نشت‌ها کمک می‌کنند. ترانسمیترهای جریان معمولاً در سیستم‌های حفاظت و کنترل استفاده می‌شوند و به دلیل دقت بالا و سهولت در نصب، گزینه‌های مناسبی برای محیط‌های صنعتی هستند. برخی از انواع آن شامل ترانسمیتر جریان هوا DPT-FlOW، فلو ترانسمیتر توربینی TFM، فلو ترانسمیتر الکترومغناطیسیMFM ، فلو ترانسمیتر التراسونیک و فلو ترانسمیتر تیغه ای می‌شوند.

blank

ترانسمیتر فرکانس

یکی از ابزارهای کلیدی در سیستم‌های کنترلی و اندازه‌گیری است که برای تبدیل سیگنال‌های فرکانسی به سیگنال‌های الکتریکی استاندارد طراحی شده است. ترانسمیتر فرکانس دستگاهی است که سیگنال‌های فرکانسی (مانند سیگنال‌های تولید شده توسط موتور، پمپ یا نوار نقاله) را به سیگنال‌های الکتریکی استاندارد (معمولاً 4-20 میلی‌آمپر یا 0-10 ولت) تبدیل می‌کند. این تبدیل به سیستم‌های کنترلی اجازه می‌دهد تا فرکانس را به راحتی اندازه‌گیری و پردازش کنند.

انواع ترانسمیتر وزن

ترانسمیترهای وزن برای اندازه‌گیری وزن مواد جامد، مایعات و گازها در مخازن و سیلوها طراحی شده‌اند. این ابزارها در صنایع مختلف از جمله غذایی، دارویی و شیمیایی کاربرد دارند. ترانسمیترهای وزن با دقت بالا می‌توانند اطلاعات مهمی درباره موجودی مواد فراهم کنند و به بهینه‌سازی فرآیندهای تولید کمک کنند. انواع ترانسمیتر وزن شامل لودسل، ترانسمیترهای استاتیکی و دینامیکی هستند:

لودسل

لودسل‌ها سنسورهایی هستند که برای اندازه‌گیری وزن به کار می‌روند و معمولاً با استفاده از تغییرات مقاومت یا فشار کار می‌کنند. این ابزارها به دلیل دقت و توانایی تحمل بارهای سنگین، در صنایع مختلف به‌خصوص در مقیاس‌های بزرگ مورد استفاده قرار می‌گیرند. لودسل‌ها معمولاً در صنایع توزین و بسته‌بندی کاربرد دارند.

استاتیکی

ترانسمیترهای استاتیکی به دستگاه‌هایی اطلاق می‌شود که وزن یا نیروی ثابت را اندازه‌گیری می‌کنند. این ترانسمیترها معمولاً در شرایطی مورد استفاده قرار می‌گیرند که بار در حال حاضر ثابت است و تغییرات موقتی یا دینامیکی وجود ندارد. عملکرد این ترانسمیترها به طور خاص برای اندازه‌گیری مقادیر ثابت طراحی شده است و به همین دلیل از دقت و پایداری بالایی برخوردارند. این نوع ترانسمیترها در کارخانجات، مراکز انبارداری و همچنین در مقیاس‌های توزین دقیق به کار می‌روند.

دینامیکی

ترانسمیترهای دینامیکی برای اندازه‌گیری وزن یا نیروی متغیر در زمان واقعی طراحی شده‌اند. این ترانسمیترها قادرند تغییرات سریع و نوسانات بار را با دقت بالا ثبت کنند و معمولاً در صنایع با عملکرد سریع، مانند خط تولید و کنترل فرآیندها، استفاده می‌شوند. ترانسمیترهای دینامیکی می‌توانند شرایط متغیر و بارهای ضربه‌ای را شناسایی کرده و به سیستم‌های خودکار و کنترل‌کننده‌های صنعتی اطلاعات زمان واقعی ارائه دهند. این نوع دستگاه‌ها به‌ویژه در کاربردهای حسگری پیچیده، مانند شبیه‌سازی و آزمایش، نقش مهمی ایفا می‌کنند.
