راهنمای انتخاب بهترین خازن سه فاز برای بهبود ضریب توان

بهینه‌سازی مصرف انرژی در صنایع و ساختمان‌های بزرگ، تنها به کاهش مصرف مستقیم برق محدود نمی‌شود. یکی از مهم‌ترین و در عین حال کمتر مطرح‌شده‌ترین جنبه‌های این فرآیند، اصلاح ضریب توان است. پایین بودن ضریب توان به معنای آن است که بخش قابل‌توجهی از ظرفیت شبکه برق شما صرف توان غیرمفید شده و پیامدهایی مانند افزایش هزینه انرژی، فشار مضاعف بر تجهیزات و حتی اعمال جریمه از سوی شرکت‌های توزیع برق را به همراه دارد.

در چنین شرایطی، خازن سه فاز به عنوان یکی از تجهیزات کلیدی در جبران توان راکتیو و بهبود عملکرد شبکه برق مطرح می‌شود. انتخاب صحیح مدل و ظرفیت خازن، علاوه بر پیشگیری از جرایم مالی، موجب ارتقاء راندمان کلی سیستم نیز خواهد شد. در این راهنما، با رویکردی تخصصی و در عین حال قابل‌فهم، مهم‌ترین نکات فنی و کاربردی برای انتخاب بهترین خازن سه فاز را بررسی می‌کنیم.

مزایای خازن سه فاز برای بهبود ضریب توان

خازن سه فاز یک تجهیز الکتریکی است که وظیفه اصلی آن ذخیره و آزادسازی انرژی الکتریکی در قالب توان راکتیو است. این دستگاه با جبران توان راکتیو مصرفی بارهای القایی (مانند موتورهای الکتریکی و ترانسفورماتورها)، باعث بهبود ضریب توان شبکه می‌شود. خازن سه فاز معمولاً در تابلوهای بانک خازنی یا به‌صورت مستقل در خطوط برق سه فاز نصب می‌گردد و از اجزایی مانند واحدهای خازنی، کلیدها، ترمینال‌ها و سیستم حفاظتی تشکیل شده است.

استفاده درست و به‌موقع از این تجهیز، نتایج قابل‌توجهی به همراه دارد که مهم‌ترین آن‌ها عبارتند از:

• کاهش هزینه‌های انرژی: حذف جریمه‌های توان راکتیو و کاهش قابل‌ملاحظه هزینه برق.
• بهبود بهره‌وری شبکه: کاهش تلفات حرارتی در کابل‌ها و ترانسفورماتورها و افزایش طول عمر آن‌ها.
• بهبود کیفیت ولتاژ: تثبیت ولتاژ و کاهش افت ولتاژ در طول خطوط، که به عملکرد بهتر تجهیزات حساس کمک می‌کند.
• آزادسازی ظرفیت سیستم: فراهم‌کردن امکان استفاده از ظرفیت ترانس‌ها و کابل‌ها برای بارهای مفیدتر، بدون نیاز به ارتقاء زیرساخت.
• پایداری بیشتر شبکه برق: جلوگیری از نوسانات ناشی از بارهای القایی سنگین.

مهم‌ترین پارامترها در انتخاب خازن سه فاز مناسب

انتخاب خازن سه فاز، برخلاف ظاهر ساده آن، نیازمند شناخت دقیق نیاز شبکه و شرایط کاری محیط است. یک تصمیم نادرست نه‌تنها عملکرد مطلوبی ایجاد نمی‌کند، بلکه می‌تواند باعث آسیب به تجهیزات و حتی بروز خطرات جدی شود. در ادامه، به‌صورت گام‌به‌گام تمام عواملی که باید پیش از خرید و نصب در نظر بگیرید را بررسی می‌کنیم:

1- توان راکتیو موردنیاز (kVAR)

مهم‌ترین و اولین قدم، تعیین ظرفیت مناسب خازن است. ظرفیت خازن باید بر اساس میزان توان راکتیوی که لازم است جبران شود، محاسبه گردد. این مقدار معمولاً از طریق بررسی مصرف انرژی، اندازه‌گیری ضریب توان فعلی و تعیین ضریب توان هدف به‌دست می‌آید. انتخاب ظرفیتی بیش‌تر از نیاز، ممکن است منجر به افزایش غیرمجاز ولتاژ و ناپایداری سیستم شود؛ انتخاب کمتر از نیاز نیز تأثیر مطلوبی در کاهش هزینه‌ها و بهبود ضریب توان نخواهد داشت.

2- ولتاژ نامی خازن

ولتاژ نامی نشان می‌دهد که خازن در چه ولتاژی می‌تواند بدون آسیب، به صورت مداوم کار کند. حتماً ولتاژ نامی را برابر یا کمی بالاتر از ولتاژ شبکه انتخاب کنید تا در مقابل نوسانات و افزایش لحظه‌ای ولتاژ ایمن بماند. در صنایع ایران، ولتاژهای ۴۰۰ ولت و ۴۴۰ ولت رایج است. ولتاژ کمتر، خازن را سریعاً تخریب می‌کند و ولتاژ بیش از حد بالا تنها هزینه خرید را افزایش می‌دهد.

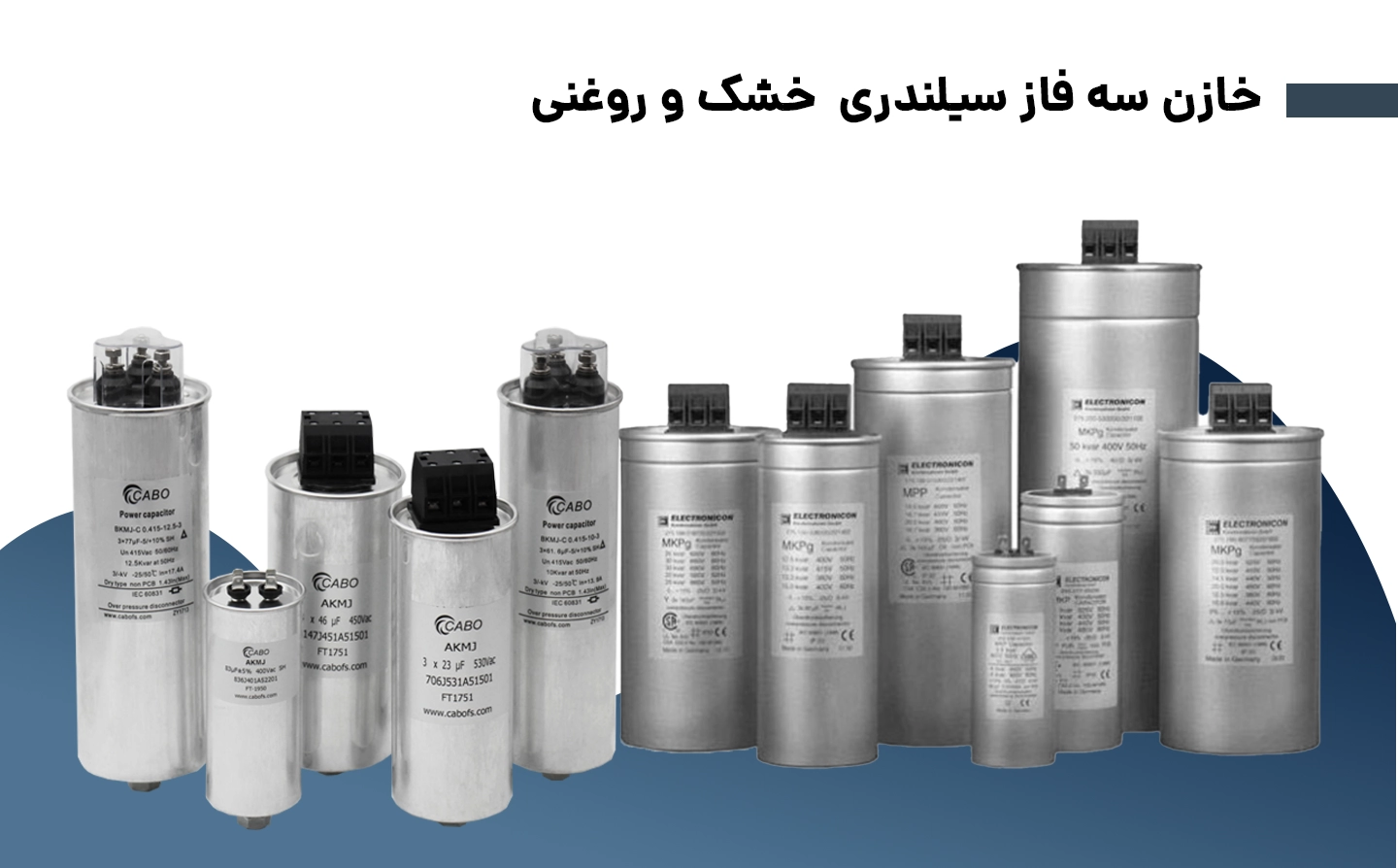

3- نوع خازن: خشک یا روغنی

خازن خشک (Dry Type): دی‌الکتریک آن از فیلم پلی‌پروپیلن یا مواد خشک مشابه ساخته شده و نیازی به روغن ندارد. سبک‌تر است، نشت ندارد، و در محیط‌های تمیز و دمای ملایم عمر طولانی دارد. اما نسبت به گرمای زیاد یا ولتاژهای شوکی حساس‌تر است.
خازن روغنی (Oil Filled): درون آن با روغن مخصوص عایق‌کاری پر شده و دی‌الکتریک با روغن خنک می‌شود. در محیط‌های گرم، گردوغباردار یا دارای ارتعاش زیاد مقاوم است و طول عمر بیشتری دارد. البته وزن بالاتر و نیاز به رعایت استانداردهای محیط‌زیستی برای روغن دارد.
انتخاب بین این دو، باید بر اساس شرایط محیط کاری و بودجه انجام شود.

4- استانداردهای ساخت و کیفیت محصول

وجود لوگوی IEC (استاندارد بین‌المللی) یا استاندارد ملی ایران ISIRI روی محصول، به معنی گذراندن تست‌های مکانیکی و الکتریکی در کارخانه است. استاندارد تضمین می‌کند که:

• ظرفیت واقعی خازن با مقدار درج‌شده روی بدنه مطابقت دارد.
• خازن در برابر دما، فشار و شرایط کاری مشخص شده مقاوم است.
• در صورت بروز خطا، عملکرد ایمنی دارد.

خازن‌های فاقد استاندارد معتبر، حتی اگر ارزان باشند، کارکردی غیرقابل پیش‌بینی دارند و احتمال آسیب به تجهیزات را بالا می‌برند.

5- محدوده دمای کاری و کلاس حرارتی

شرایط محیطی، یکی از عوامل اصلی کاهش عمر خازن است. محدوده دمای کاری معمولاً به شکل -25°C تا +55°C یا -40°C تا +70°C در مشخصات فنی نوشته می‌شود. اگر تابلو برق شما در معرض آفتاب یا نزدیک کوره باشد، باید مدلی انتخاب کنید که کلاس حرارتی بالاتری داشته باشد.
هر ۱۰ درجه افزایش دمای کاری نسبت به مقدار مجاز، عمر خازن را تقریباً نصف می‌کند.

6- ابعاد فیزیکی و نوع اتصال ترمینال‌ها

یک اشتباه رایج در خرید خازن، نادیده گرفتن ابعاد است. فضای تابلو یا بانک خازنی شما باید بتواند خازن را به‌طور ایمن و با فاصله تهویه مناسب نگه دارد. همچنین نوع اتصال (پیچی یا کابلشو) باید با طراحی تابلو شما هماهنگ باشد. ترمینال با طراحی ضعیف یا ناسازگار، می‌تواند منجر به داغ‌شدن سیم‌ها و حتی آتش‌سوزی شود.

7- ویژگی‌های حفاظتی جانبی

برخی خازن‌ها دارای امکانات ایمنی اضافه هستند، مثل:
فیوز داخلی: که در صورت اضافه‌بار یا اتصال کوتاه خازن را از مدار جدا می‌کند.
سیستم قطع‌کننده فشار (Pressure Disconnector): وقتی فشار گاز داخل خازن به دلیل گرما یا خرابی بالا رود، اتصالات داخلی قطع شده و از انفجار جلوگیری می‌شود.
مقاومت تخلیه (Discharge Resistor): که ولتاژ ذخیره‌شده خازن را پس از قطع برق، به آرامی تخلیه می‌کند تا هنگام تعمیر خطر برق‌گرفتگی وجود نداشته باشد.
داشتن این قابلیت‌ها، هم امنیت بیشتری ایجاد می‌کند و هم طول عمر خازن را افزایش می‌دهد.

معرفی برندهای معتبر خازن سه فاز در بازار ایران

انتخاب یک خازن سه فاز مناسب، مانند انتخاب بخش حیاتی برای قلب تپنده سیستم برق است. انتخاب نادرست می‌تواند باعث کاهش عمر خازن یا افت کارایی شبکه شود. در بازار ایران، هم برندهای معتبر خارجی و هم تولیدکنندگان باکیفیت داخلی فعالیت دارند. در ادامه، شناخته‌شده‌ترین برندها را همراه با ویژگی‌ها، مزایا و نکات کلیدی انتخاب معرفی می‌کنیم تا فرآیند تصمیم‌گیری برای شما ساده‌تر شود.

Hydra (هیدرا)

خازن‌های سه‌فاز Hydra معمولاً به صورت روغنی و سیلندری عرضه می‌شوند و با دی‌الکتریک پلی‌پروپیلن متالیزه کار می‌کنند که خاصیت خودترمیمی دارد. این خازن‌ها در محدوده ولتاژ نامی ۴۴۰ تا ۵۲۵ ولت و ظرفیت ۵ تا ۴۰ کیلووار تولید می‌شوند. مقاومت در برابر جریان هجومی بالا و قابلیت عملکرد در دمای محیطی تا ۵۵ درجه سانتی‌گراد از مزایای مهم این برند است. اگر شبکه شما شامل بارهای سنگین با راه‌اندازی‌های مکرر موتور یا افت ولتاژ مقطعی است، Hydra انتخابی عالی برای پایداری طولانی‌مدت محسوب می‌شود.

Enerlux (انرلوکس)

خازن‌های Enerlux عموماً در مدل‌های خشک و سیلندری ساخته می‌شوند و دارای فیوز داخلی و مقاومت تخلیه هستند. محدوده ظرفیت رایج آن‌ها بین ۲٫۵ تا ۵۰ کیلووار و ولتاژ کاری ۴۰۰ تا ۴۴۰ ولت است. این برند توان تحمل هارمونیک‌های تا ۸٪ را دارد، که برای شبکه‌های نیمه‌آلوده هارمونیکی مناسب است. طراحی سبک و قطر کمتر بدنه باعث می‌شود نصب آن‌ها در تابلوهایی با فضای محدود ساده باشد. اگر پروژه شما بانک خازنی تابلو برق با عملکرد اتوماتیک است، Enerlux گزینه‌ای کارآمد است.

Iskra (ایسکرا)

ایسکرا خازن‌هایی با دی‌الکتریک خشک پلی‌پروپیلن و پوشش فلزی ارائه می‌دهد که عمر مفیدی بیش از ۱۰۰ هزار ساعت دارند. ولتاژ کاری این محصولات بین ۴۰۰ تا ۶۹۰ ولت متغیر است و در ظرفیت‌های ۵ تا ۵۰ کیلووار موجودند. این برند به مقاومت بالا در برابر اضافه‌ولتاژ موقتی (تا ۱۱٪ بالاتر از ولتاژ نامی) و عملکرد پایدار در دمای -۲۵ تا +۵۵ درجه معروف است. ایسکرا برای کاربرانی که شبکه‌شان دارای تغییرات بار شدید یا نوسانات ولتاژ است، انتخابی امن و پایدار محسوب می‌شود.

PARS SHREEM (پارس شریم)

این برند داخلی، خازن‌های خشک و روغنی را در ولتاژ ۴۰۰ تا ۴۴۰ ولت و ظرفیت ۵ تا ۳۰ کیلووار تولید می‌کند. طراحی سبک، استفاده از فیوز حفاظتی داخلی و مقاومت تخلیه، و امکان نصب سریع روی ریل یا پیچ، این محصولات را برای پروژه‌های ساختمانی، کارگاه‌های صنعتی کوچک و تابلوهای با فضای محدود مناسب می‌کند. اگر به دنبال خرید خازن با قیمت اقتصادی اما با تکنولوژی معتبر هستید، پارس شریم انتخابی هوشمندانه است.

Schneider Electric (اشنایدر)

خازن‌های اشنایدر در مدل‌های Dry-Type و روغنی، با محدوده ولتاژ ۴۰۰ تا ۷۵۰ ولت و ظرفیت ۵ تا ۵۰ کیلووار عرضه می‌شوند. طراحی این محصولات به گونه‌ای است که توان تحمل هارمونیک‌های تا ۱۵٪ را دارند و همین امر آن‌ها را برای شبکه‌هایی با آلودگی هارمونیکی بالا مناسب می‌سازد. سنسورهای حرارتی داخلی و سیستم قطع‌کننده فشار از دیگر ویژگی‌های این برند است. برای پروژه‌های حساس و بانک‌های خازنی که همیشه باید در پیک راندمان کار کنند، اشنایدر انتخابی ممتاز است.

Siemens (زیمنس)

زیمنس خازن‌های فشار قوی و فشار ضعیف سه‌فاز را در گستره ولتاژی ۴۰۰ تا ۱۲ کیلوولت تولید می‌کند. خازن‌های فشار ضعیف این برند معمولاً برای ظرفیت‌های ۵ تا ۵۰ کیلووار مناسب بانک‌های خازنی تابلو برق هستند، و مدل‌های فشار قوی آن برای اصلاح ضریب توان در پست‌های برق یا کارخانه‌های بزرگ به کار می‌روند. تحمل جریانی بالا، ایزولاسیون قوی، و قابلیت تحمل شرایط محیطی سخت (رطوبت و گردوغبار زیاد) از ویژگی‌های متمایز آن است.

Lifasa (لیفاسا)

لیفاسا به‌خاطر ساخت خازن‌های مقاوم در برابر هارمونیک‌های تا ۱۴٪ و طراحی ماژولار شناخته می‌شود. ولتاژ کاری آن‌ها بین ۴۰۰ تا ۵۲۵ ولت و ظرفیت ۵ تا ۵۰ کیلووار است. این محصولات را می‌توان به‌سادگی در بانک‌های خازنی توسعه‌پذیر استفاده کرد. پوشش ضدخوردگی و قابلیت عملکرد در دماهای بالا باعث شده عمر مفید آن‌ها به بیش از ۱۳۰ هزار ساعت برسد. اگر شبکه شما بارهای غیرخطی زیاد و نوسانات هارمونیکی مکرر دارد، Lifasa انتخابی ایمن و کم‌دردسر است.

برای مشاهده فهرست کامل و به‌روز خازن‌ سه فاز مناسب اصلاح ضریب توان، می‌توانید به آدرس زیر مراجعه کنید:
https://www.istatajhiz.com/product-category/power-factor-correction/three-phase-capacitors/

مقایسه مشخصات فنی و کاربرد برندهای خازن سه فاز برای انتخاب بهتر

جمع‌بندی

بهبود ضریب توان، یکی از سریع‌ترین و اقتصادی‌ترین روش‌ها برای ارتقاء بهره‌وری شبکه برق در صنایع و ساختمان‌های بزرگ است. خازن سه فاز با جبران توان راکتیو، نه‌تنها هزینه‌های انرژی و جرایم احتمالی را کاهش می‌دهد، بلکه از فرسودگی زودهنگام تجهیزات و کاهش ظرفیت مفید شبکه جلوگیری می‌کند.

انتخاب درست خازن، نیازمند توجه به مجموعه‌ای از عوامل فنی و عملیاتی است؛ از محاسبه دقیق ظرفیت kVAR و انتخاب ولتاژ نامی صحیح گرفته تا در نظر گرفتن نوع دی‌الکتریک، محدوده دمای کاری، استانداردهای ساخت و ویژگی‌های حفاظتی. همچنین آشنایی با برندهای معتبر و ویژگی‌های هر یک، تصمیم‌گیری را مطمئن‌تر و سازگارتر با نیاز پروژه می‌سازد.

در نهایت، موفقیت در اصلاح ضریب توان، تنها به خرید یک خازن مناسب ختم نمی‌شود؛ نصب اصولی، رعایت شرایط محیطی، پیش‌بینی تهویه مناسب و اجرای برنامه نگهداری منظم، همه و همه در حفظ کارایی و طول عمر خازن نقش حیاتی دارند. نادیده گرفتن هر یک از این موارد، می‌تواند سرمایه‌گذاری شما را بی‌اثر کرده و حتی باعث بروز مشکلات جدی در شبکه برق شود.
