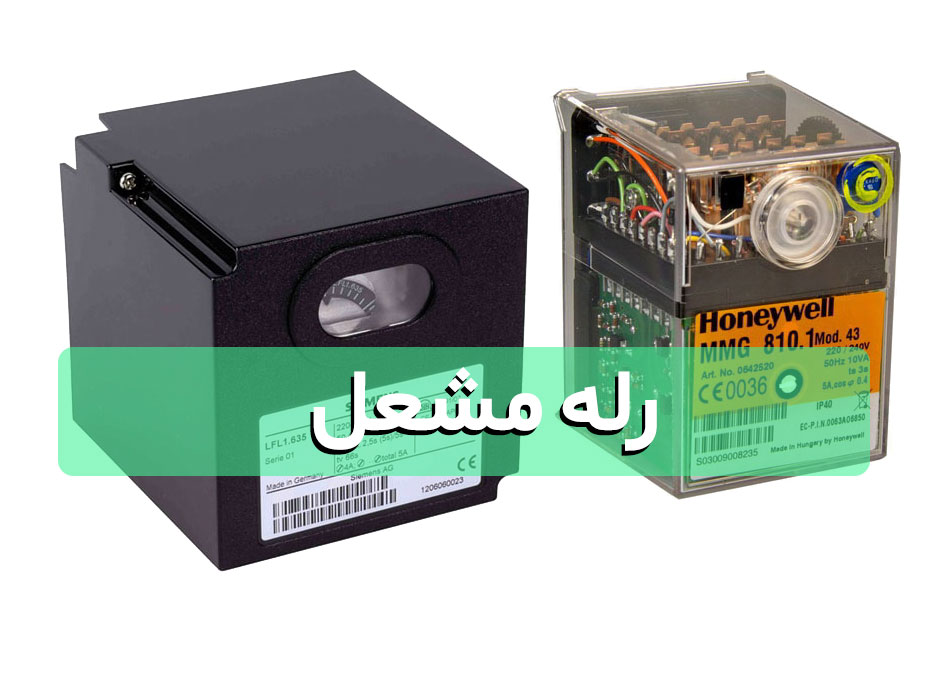

رله مشعل یکی از اجزای حیاتی سیستم‌های گرمایشی است که وظیفه کنترل و مدیریت احتراق را بر عهده دارد. این دستگاه با دریافت سیگنال‌های مختلف از سنسورها، فرمان‌های لازم برای روشن و خاموش کردن مشعل را صادر می‌کند.
رله‌های مشعل در انواع مختلفی تولید می‌شوند که هر کدام دارای ویژگی‌ها و کاربردهای خاص خود هستند. در این مقاله به معرفی انواع مختلف رله مشعل و رایج‌ترین مشکلات خرابی در تعمیر رله مشعل آن خواهیم پرداخت.
عملکرد رله مشعل
رله مشعل به طور معمول مراحل زیر را برای روشن کردن مشعل طی می‌کند:
- دریافت فرمان روشن شدن: رله از ترموستات یا سیستم کنترل مرکزی فرمان روشن شدن را دریافت می‌کند.
- ایجاد جرقه: رله با ایجاد جرقه، احتراق اولیه سوخت را آغاز می‌کند.
- باز کردن شیر گاز یا سوخت مایع: رله شیر برقی گاز یا سوخت مایع را باز می‌کند تا سوخت به مشعل وارد شود.
- کنترل شعله: رله با استفاده از سنسور شعله، وجود و پایداری شعله را کنترل می‌کند.
- خاموش کردن مشعل: پس از رسیدن به دمای تنظیم شده، رله فرمان خاموش شدن مشعل را صادر می‌کند.
مطلب مرتبط: تعمیر اینورتر
انواع رله مشعل
رله‌های مشعل به طور کلی به سه دسته تقسیم می‌شوند:
-
رله‌های مشعل الکترومکانیکی
این نوع رله‌ها از مکانیزم‌های مکانیکی و الکتریکی برای کنترل مشعل استفاده می‌کنند. رله‌های الکترومکانیکی ساده و ارزان هستند اما نسبت به رله‌های الکترونیکی دقت و سرعت کمتری دارند.
-
رله‌های مشعل الکترونیکی
این رله‌ها از مدارهای الکترونیکی برای کنترل مشعل استفاده می‌کنند. رله‌های الکترونیکی دقت و سرعت بالایی دارند و قابلیت برنامه‌ریزی بیشتری نسبت به رله‌های الکترومکانیکی دارند.
-
رله‌های مشعل دیجیتال
این رله‌ها پیشرفته‌ترین نوع رله‌های مشعل هستند که از میکروکنترلر برای کنترل مشعل استفاده می‌کنند. رله‌های دیجیتال قابلیت برنامه‌ریزی بسیار بالایی دارند و می‌توانند عملکردهای پیچیده‌تری را انجام دهند.
رایج‌ترین مشکلات خرابی رله مشعل
مشکلات رایج رله مشعل معمولاً به دلایل زیر رخ می‌دهند:
- خرابی قطعات مکانیکی: در رله‌های الکترومکانیکی، سایش قطعات مکانیکی و گیر کردن کنتاکت‌ها می‌تواند باعث اختلال در عملکرد رله شود.
- خرابی قطعات الکترونیکی: در رله‌های الکترونیکی و دیجیتال، خرابی قطعات الکترونیکی مانند مقاومت‌ها، خازن‌ها و ترانزیستورها می‌تواند باعث اختلال در عملکرد رله شود.
- نوسانات برق: نوسانات برق می‌تواند به قطعات الکترونیکی رله آسیب برساند و باعث خرابی آن شود.
- اتصال کوتاه: اتصال کوتاه در مدار رله می‌تواند باعث سوختن قطعات و خرابی رله شود.
- تجمع گرد و غبار: تجمع گرد و غبار روی کنتاکت‌های رله می‌تواند باعث افزایش مقاومت الکتریکی و اختلال در عملکرد رله شود.
- تنظیمات نادرست: تنظیمات نادرست رله می‌تواند باعث عملکرد نادرست مشعل و خرابی رله شود.
علائم خرابی رله مشعل
- مشعل روشن نمی‌شود.
- مشعل به طور ناگهانی خاموش می‌شود.
- مشعل با دشواری روشن می‌شود.
- شعله مشعل ناپایدار است.
- مشعل به طور مداوم روشن و خاموش می‌شود.
عیب‌یابی و تعمیر رله مشعل
برای عیب‌یابی و تعمیر رله مشعل، ابتدا باید با استفاده از یک مولتی‌متر، ولتاژ و جریان‌های مختلف در مدار رله را اندازه‌گیری کرد. در صورت شناسایی قطعه معیوب، آن را تعویض کنید. در برخی موارد، ممکن است نیاز به تنظیم مجدد پارامترهای رله باشد.
توجه: تعمیر رله مشعل کاری تخصصی است و بهتر است توسط افراد متخصص انجام شود.
نکات مهم برای نگهداری از رله مشعل
- تمیز نگه داشتن رله: به طور مرتب رله را از گرد و غبار تمیز کنید.
- بررسی منظم اتصالات: اتصالات رله را به صورت دوره‌ای بررسی کنید تا از محکم بودن آنها اطمینان حاصل کنید.
- جلوگیری از نوسانات برق: برای جلوگیری از آسیب دیدن رله، از یک محافظ برق استفاده کنید.
- تنظیمات صحیح رله: اطمینان حاصل کنید که تنظیمات رله بر اساس دستورالعمل سازنده انجام شده است.
رله های مشعل و نقش آنها در سیستم های گرمایشی
همانطور که پیشتر اشاره شد، رله مشعل نقش بسیار مهمی در کنترل و مدیریت احتراق در سیستم های گرمایشی ایفا می کند. این دستگاه با دریافت سیگنال های مختلف از سنسورها، فرمان های لازم برای روشن و خاموش کردن مشعل را صادر می کند.
نقش اصلی رله مشعل
- ایجاد جرقه: رله مشعل با ایجاد جرقه، احتراق اولیه سوخت را آغاز می کند.
- کنترل جریان سوخت: با کنترل شیر برقی گاز یا سوخت مایع، مقدار سوخت ورودی به مشعل را تنظیم می کند.
- کنترل دمای مشعل: با دریافت سیگنال از ترموستات، دمای مشعل را در حد مطلوب نگه می دارد.
- ایمنی سیستم: در صورت بروز هرگونه مشکل مانند عدم تشکیل شعله یا افزایش بیش از حد دما، رله مشعل به صورت خودکار سیستم را خاموش می کند تا از بروز حوادث جلوگیری شود.
عوامل موثر بر انتخاب نوع رله مشعل
انتخاب نوع مناسب رله مشعل به عوامل مختلفی بستگی دارد، از جمله:
- نوع سوخت: نوع رله مشعل برای سوخت های مختلف (گاز، گازوئیل، نفت) متفاوت است.
- ظرفیت مشعل: رله های مشعل با ظرفیت های مختلف برای مشعل های با ظرفیت های متفاوت طراحی شده اند.
- نوع کنترل: رله های مشعل می توانند به صورت مکانیکی، الکترونیکی یا دیجیتال کنترل شوند.
- ویژگی های اضافی: برخی از رله های مشعل دارای ویژگی های اضافی مانند نمایشگر، قابلیت برنامه ریزی و اتصال به سیستم های هوشمند هستند.
مشکلات رایج رله مشعل و راهکارهای رفع آنها
- عدم ایجاد جرقه: این مشکل ممکن است به دلیل خرابی ترانسفورمر جرقه، الکترودهای جرقه، یا تنظیمات نادرست رله باشد.
- عدم باز شدن شیر برقی: این مشکل ممکن است به دلیل خرابی شیر برقی، خرابی سیم پیچ شیر برقی یا تنظیمات نادرست رله باشد.
- خاموشی خودکار مشعل: این مشکل ممکن است به دلیل خرابی سنسور شعله، خرابی ترموستات یا تنظیمات نادرست رله باشد.
- نوسانات شعله: این مشکل ممکن است به دلیل تنظیمات نادرست رله، خرابی نازل مشعل یا گرفتگی فیلتر سوخت باشد.
راهکارهای رفع مشکلات رله مشعل:
- بررسی اتصالات: اطمینان حاصل کنید که تمام اتصالات برقی و مکانیکی به درستی انجام شده باشد.
- تمیز کردن قطعات: قطعات رله را از گرد و غبار و آلودگی تمیز کنید.
- بررسی قطعات معیوب: با استفاده از مولتی متر، قطعات معیوب مانند ترانسفورمر جرقه، شیر برقی و سنسورها را شناسایی و تعویض کنید.
- تنظیم مجدد رله: تنظیمات رله را بر اساس دستورالعمل سازنده بررسی و در صورت نیاز تنظیم کنید.
اهمیت سرویس و نگهداری رله مشعل
سرویس و نگهداری منظم رله مشعل باعث افزایش طول عمر و کارایی آن می شود. برخی از اقدامات مهم برای نگهداری از رله مشعل عبارتند از:
- تمیز کردن منظم رله: گرد و غبار و آلودگی را از روی رله پاک کنید.
- بررسی اتصالات: اتصالات برقی و مکانیکی را به صورت دوره‌ای بررسی کنید.
- تنظیم مجدد رله: هر چند وقت یکبار تنظیمات رله را بررسی و در صورت نیاز تنظیم کنید.
- استفاده از محافظ برق: برای جلوگیری از آسیب دیدن رله در اثر نوسانات برق، از یک محافظ برق استفاده کنید.
آینده رله های مشعل
با پیشرفت فناوری، رله های مشعل نیز در حال پیشرفت هستند. رله های دیجیتال با قابلیت برنامه ریزی بالا و اتصال به سیستم های هوشمند، آینده رله های مشعل را تشکیل می دهند. این رله ها امکان کنترل دقیق تر و هوشمندانه تر سیستم های گرمایشی را فراهم می کنند.
