کاربرد و ویژگی های انرژی گاید

انرژی گاید  یا انرژي چين  قطعه‌­ای پليمری از جنس پلي‌­آميد است که شامل قطعات کوچک به هم­‌پیوسته می‌­باشد. شکل ظاهری انرژی گاید شبیه به زنجیرهای تانک می‌­باشد، که با داشتن خاصیت ضد سایشی، توانایی رفت‌­وآمد به اندازه زیاد در طول محور حرکت، میزان خمش به مقدار معین در صنعت به کار برده می­‌شود. انرژی چین در انواع دستگاه‌­های سی ان سی و همچنین ابزار دقیق خط­‌های تولید کاربرد دارد. در مکان‌هایی که کابل برق باید در حرکت باشد، به عنوان حامل کابل استفاده می‌شود و همچنین برای جلوگیری از قطعی و فرسودگی سیم در حرکت­‌های رفت و برگشتی به کار برده می‌­شود. انرژي گايدها طوری طراحي شده‌اند كه از سفاله تراش و يا جرقه در دستگاه‌­هاي هوا برش و يا پلاسما جلوگيري می­‌کنند.

وظیفه انرژی گاید( انرژی چین)

وظیفه مهم و اصلی انرژی چین به تاخیر انداختن زمان قطع شدن سیم می­‌باشد و این در صورتی است که اگر كابل به دفعات از يك نقطه به چپ و راست خم شود، بعد از تکرار شدن حركت سيم­‌هاي داخلي تحت كشش قطع مي‌­گردند. سیم را دور یک مدار دایره­ای شکل می­‌پیچند که اگر سیمی را به دور این مدار دایره‌ای شکل بالا و پایین کنید، مدت زمان بیشتری طول می‌­کشد تا سیم­‌ها قطع شوند.

از دیگر وظایف آن حفاظت از كابل در برابر برخورد اشياء و يا قطعات با سيم­‌ها و كابل‌­ها است، به طوری که از برخورد کابل و ایجاد جرقه جلوگیری می­‌کنند.

انرژي گايدها طوری طراحي شده‌­اند كه از سفاله تراش و يا جرقه در دستگاه­‌هاي هوا برش و يا پلاسما جلوگيري می­‌کنند، همچنین جنس سبک و نرم آن­‌ها باعث می‌­شود، به کابل­‌ها آسیب نرسیده و موجب قطعی کابل­‌ها نشود.

کاربرد انرژی چین

1- مهمترین کاربرد و وظیفه انرژی چین در حقیقت به تاخیر انداختن زمان قطع شدن است؛ یعنی در صورتی که کابل را به دفعات از یک نقطه به سمت راست و چپ خم نمایید، تایم و زمان قطع شدن و وقفه افتادن به تعویق می‌­افتد.

2- کاربرد دیگر انرژی گاید محافظت از کابل در مقابل برخورد اشیاء و قطعات با کابل­‌ها و سیم است.

3- نقش دیگر انرژی چین جلوگیری از جرقه در دستگاه­‌های هوابرش یا پلاسماست.

4- برای انتقال گاز، اکسیژن، روغن کاری،پنوماتیک و بادی نیز از انرژی چین بهره گرفته می­‌شود.

5-  در مکان­‌هایی که احتمال وقوع ضربه وجود دارد، از انرژی چین استفاده می‌­شود تا در مقابل ضربه و مواد خورنده استحکام و مقاومت بالاتری داشته باشد.

6- برای انتقال گاز، اکسیژن، روغن کاری، پنوماتیک و بادی نیز از انرژی چین بهره گرفته می‌­شود.

7- پرکاربردترین نوع انرژی، انرژی چین‌­ها هستند که در مواقع تنظیم ولتاژ وسایل برقی از آن­‌ها استفاده می‌­شود؛ حتی در بعضی موارد در جهت حفاظت از لوله‌­های پلاستیکی انتقال مایعات و گازها در هنگام حرکت نیز کاربرد دارند.

انرژی گاید درچه صنایعی استفاده می‌­شود؟

• ماشین‌آلات سنگین
• جرثقیل‌ها
• دستگاه‌های شستشوی ماشین
• تجهیزات پزشکی و آزمایشگاهی
• انبارداری اتوماتیک
• لیفتراک
• روبات‌های صنعتی
• سکوهای نفتی دریایی
• صنایع آسانسورسازی و …

جنس انرژی گاید

قطعات انرژی چین در واقع از جنس فولاد، پلاستیک یا ترکیبی از هر دو هستند که باعث ایجاد یک قطعه کامل می‌شوند. قطعه‌های انرژی گاید به کمک پین‌های کوچک به یک‌دیگر وصل شده‌اند و نمی‌توان آن‌ها را به آسانی جدا کرد. جدا شدن پین‌ها باید طبق دستورالعمل خاصی انجام شود. برای محاسبه قطر انرژی گاید در صورتی که قرار است از داخل آن کابل رد شود باید قطر کابل بزرگ‌‌تر را در 8 تا 10 ضرب کنید اما اگر قرار است شلنگ رد شود قطر آن را در 15 تا 20 ضرب کنید. البته در هنگام خرید به این نکته نیز توجه داشته باشید که برخی از محافظ‌های کابل دارای قوس بالایی دارند.

خرید و قیمت انرژی چین یا انرژی گاید باهر

چند نكته مورد توجه در هنگام خرید انرژی چين

1- به دست آوردن طول انرژی چین کار ساده‌­ای است، که از این روش محاسبه می‌­شود: نصف طول حركت بعلاوه طول منحنی حركت بعلاوه يه مقدار خيلی كم.

2- كابل‌­ها بايد در كف انرژی گایدها ها بطور منظم در كنار يكديگر قرار بگيرند.

3- کابل‌­ها نباید روی هم باشند، زیرا مانع خمش انرژی چین­‌ها می‌­شوند که همین مورد باعث ایجاد مشکل و قطع و وصل شدن دستگاه می­‌شود.

4- باید از محافظ کابل مناسب با اندازه کار خودمان استفاده کنیم.

5- از يك مدل انرژی چین می­توان برای همه كابل­‌ها استفاده کرد اما می­‌توانند با توجه به نوع كاربرد دستگاه نیز متنوع باشند، به طور مثال: مدل انرژی چين دستگاه هوا برش با انرژی چين دستگاه چوب فرق مي‌­كند.

6- اگر به دلايلی قطعات پلاستيكی انرژی چین­‌ها شكست، صاحب دستگاه باید چند يدک داشته باشد.

7- دقت كنيد در زماني­‌كه دستگاه در نقطه HOME يا رفرنس خود است طول بزرگ انرژي چين بر روي بستر انرژي چين باشد و طول كمتر روي هوا باشد. اين امر به طول عمر عملکرد انرژي چين­‌ها كمك مي­‌كند؛ به دليل اينكه در بيشترین فعاليت­‌هاي دستگاه در ابتداي دستگاه و نزديك نقطه رفرنس يا HOME  انجام مي­‌شود و بيشتر وزن انرژي چين روي بستر مي­‌باشد.

يكی از علل تنوع انرژی چین­‌ها در كاربرد دستگاه می­‌باشد. مدل انرژی چين دستگاه هوابرش با انرژی چين دستگاه چوب فرق مي­‌كند. يكی ديگر از علل تنوع سرعت حركت می­‌باشد. بعضی از انرژی گايدها قابليت حركت تا سرعت 10 متر بر ثانيه و بيشتر را دارند، اما بعضي از آن­ها با سرعت 5 متر بر ثانيه در عرض دو دقيقه متلاشی می­‌شوند. سومين علت تنوع، نوع كاربرد انرژی چین است.(انتقال لوله آب، انتقال لوله گاز و اكسيژن، لوله­‌هاي روغن­كاري، لوله­‌هاي پنوماتيك بادي و…)

فروش انرژی چین

شرکت تام باهر با داشتن سال­‌ها تجربه، وارد کننده مستقیم در زمینه فروش و عرضه انرژی چین (Energy Chain) مرغوب و با کیفیت و همچنین قیمت مناسب در سایز­ها و ابعاد مختلف است. تام باهر معتبرترین و با تجربه­‌ترین عرضه کننده قطعات سی ان سی (CNC) می­‌باشد که توانسته در این زمینه به فروش انرژی چین با کیفیت بالا و قیمت مناسب بپردازد، همچنین توانسته انرژی چین، با برند باهر را در اختیار شما عزیزان قرار دهد.

انرژی چین(محافظ کابل) باهر

شرکت تام باهر با داشتن پشتوانه قوی در طی سالیان، موفق به جلب اعتماد دست اندرکاران صنایع کشور در زمینه مشاوره، تجهیز و تامین شده است و افتخار دارد که کلیه محصولات خود را با کیفیت مبتنی بر تکنولوژی امروزی و پیشرفته در اختیار کلیه صنعت کاران کشور قرار دهد.

لذا جهت بالا بردن سطح کیفی برای اولین بار در ایران در زمینه تجهیزات و سیستم­‌های متحرک خطی اقدام به برند سازی باهر  نموده است. برند باهر برند ثبت شده توسط شرکت در محصول انرژی چین می‌­باشد که با پیشرفته‌­ترین ماشین آلات صنعتی ساخته شده است.

قیمت انرژی چین

در هنگام خرید وقت و هزینه خود را ذخیره کنید و با استفاده از خرید انرژی گاید و سیستم­‌های کابل چین از فروشگاه تام باهر محصولات با کیفیت، تهیه نمایید.

ما این دانش را داریم که می­‌توانیم قطعات با کیفیت و با قیمت مناسب را تهیه کنیم. ما از طریق سیستم­‌های زنجیره­ای انرژی ساده با کابل­‌های زنجیره­ای  به داخل سیستم‌­های پیچیده، مونتاژ را برای شما انجام می‌­دهیم.

این سیستم­‌ها می­‌توانند شامل کلیه کابل­‌ها، شیلنگ­‌ها (پنوماتیک ،هیدرولیک)، اتصالات پلاگین، جداسازی داخلی، براکت‌­های نصب شده و قطعات نصب شده متناسب با نیاز شما باشند.

نحوه عملکرد انرژی

انرژی گایدها جهت جلوگیری از پیچش و شکستگی کابل­‌های برق استفاده می­‌شود و در رفت و برگشت­‌های مدام دستگاه مقاوم بوده و موثر می‌­باشد.

مقدار خمش در این مدل کابل­‌ها نباید کمتر از میزان مشخص شده باشد. این کابل­‌ها از قطعات پلیمری ساخته شده و دارای خاصیت ضد فرسایشی می­‌باشند.

باید توجه داشته باشیم جابه­‌جایی­‌های مکرر کابل­‌ها به قسمت چپ و راست، خم شدن کابل‌­ها را منجر می­‌شود و به همین علت سیم­‌های داخلی تحت کشش قطع می‌­شوند، برای جلوگیری از این اتفاق بهتر است کابل­‌ها، حول یک دایره خم و راست شوند.

در مورد عملکرد انرژی گایدها باید گفت که امکان حفاظت از کابل‌­ها در برابر خوردگی اشیاء و یا قطعات را دارا می‌­باشد. انرژی گاید­ها­ در فضایی که یک اتوماسیون حرکتی با انتقال انرژی و مایعات همراه باشد قابل استفاده می‌­باشد. این انرژی چین­‌ها سعی می‌­کنند تامین انرژی، داده و سیگنال را در حین حرکت ثابت و همچنین عمر کابل، شلنگ­‌های صنعتی را تضمین کنند.

انرژی گاید در قسمت های مختلف حرکتی که با انتقال داده، انرژی، گاز و مایع همراه باشد، استفاده می شود. این قطعه وظیفه تامین انرژی را در هنگام حرکت ثابت بر عهده دارد. همچنین در افزایش طول عمر مفید کابل ها و شیلنگ های صنعتی تاثیرگذار است. انرژی چین از لحاظ ظاهری شبیه یک محفظه زنجیره مانند است که کابل ها و سیم ها را در خود جای می دهد.

ساختار داخلی انرژی گایدها

به طور کلی انرژی گاید، مجموعه‌­ای از اتصالات و پیوندهای زنجیره­ای به هم متصل می‌­باشد که توسط دو براکت ابتدایی و انتهایی در دو طرف آن کشیده شده است. برای حمل نیرو از قسمت ثابت به قسمت متحرک که شامل محورها و موتورها بوده در ماشین­‌ها یا سازه­‌ها استفاده می­‌شود. این نیرو می­‌تواند شامل منابع الکتریکی، هیدرولیکی و یا پنوماتیکی شود.

اتصالات زنجیره­ای از عناصری تشکیل شده که شامل موارد ذیل می­‌باشد:

• جدا کننده‌­ها
• پوشش‌­های محافظ
• فریم‌­ها
• نوار کناری متشکل از پیون­ها
• پین­‌ها

مشخصات فنی قابل توجه در هنگام طراحی انرژی چین

هر واحد از انرژی گاید به طول یک متر محاسبه می‌گردد و دارای دو براکت اتصالی در ابتدا و انتهای آن است . ارتفاع نصب حداقل ارتفاع از پایین زنجیر کابل تا بالای بخش خمیده است. شعاع خمش، شعاع بخش خمیده است که تا مرکز زنجیر کابل اندازه‌گیری می‌شود. اکثر تولیدکنندگان زنجیر کابل توصیه می‌کنند که شعاع خمش باید حداقل 8-10 برابر قطر ضخیم‌ترین کابل عبوری از حامل یا زنجیر باشد. هر چه شعاع خمش بزرگ‌تر باشد؛ مطلوب‌تر است، زیرا فشار کمتری روی کابل‌ها وارد می‌شود و باعث طولانی‌تر شدن عمر کابل‌ها می‌گردد.

طول زنجیر محافظ کابل باید برابر نصف طول حرکت به اضافه طول کمان نیم دایره خمش باشد. به عنوان مثال برای مسیر حرکت به طول 4 متر، انرژی گایدی به طول حدوداً 2.5 متر کافی است. شعاع خمش انرژی گاید باید به گونه‌ای انتخاب گردد، که سیم‌ها یا کابل‌ها روی همدیگر قرار نگیرند، چون باعث ایجاد نویز عملکردی می‌شود.

خصوصیات فنی انرژی چین

• انرژی چین در واقع وظیفه محافظت از سیم‌­ها و کابل‌­های حامل جریان برق، موتور، شیر برقی، سیم و کابل­‌های سنسور، شلنگ‌­های باد و روغن از تابلو برق را دارد.
• انرژی چین قابلیت کار در دماهای خیلی کم و دماهای بالا را دارد.
• محافظ کابل باعث افزایش عمر کابل­‌ها و شلنگ­‌های عبوری در دستگاه‌­ها می­‌گردد.

انواع انرژی چین

انرژی چین باز

در فضاهای باز و حاوی گرد و غبار، قابل استفاده بوده و همچنین به دلیل سهولت در نگهداری، کاربرد بیشتری نسبت به مدل بسته آن دارد.

انرژی چین بسته

پوشش دهی کامل کابل­‌ها را انجام داده و محافظ مناسبی برای محافظت از کابل­‌ها در برابر آلاینده­‌های زیست محیطی، مواد شیمیایی و آب می‌­باشد، به سبب افزایش طول عمر کابل­‌ها از مدل بسته انرژی چین­‌ها استفاده می‌­شود.

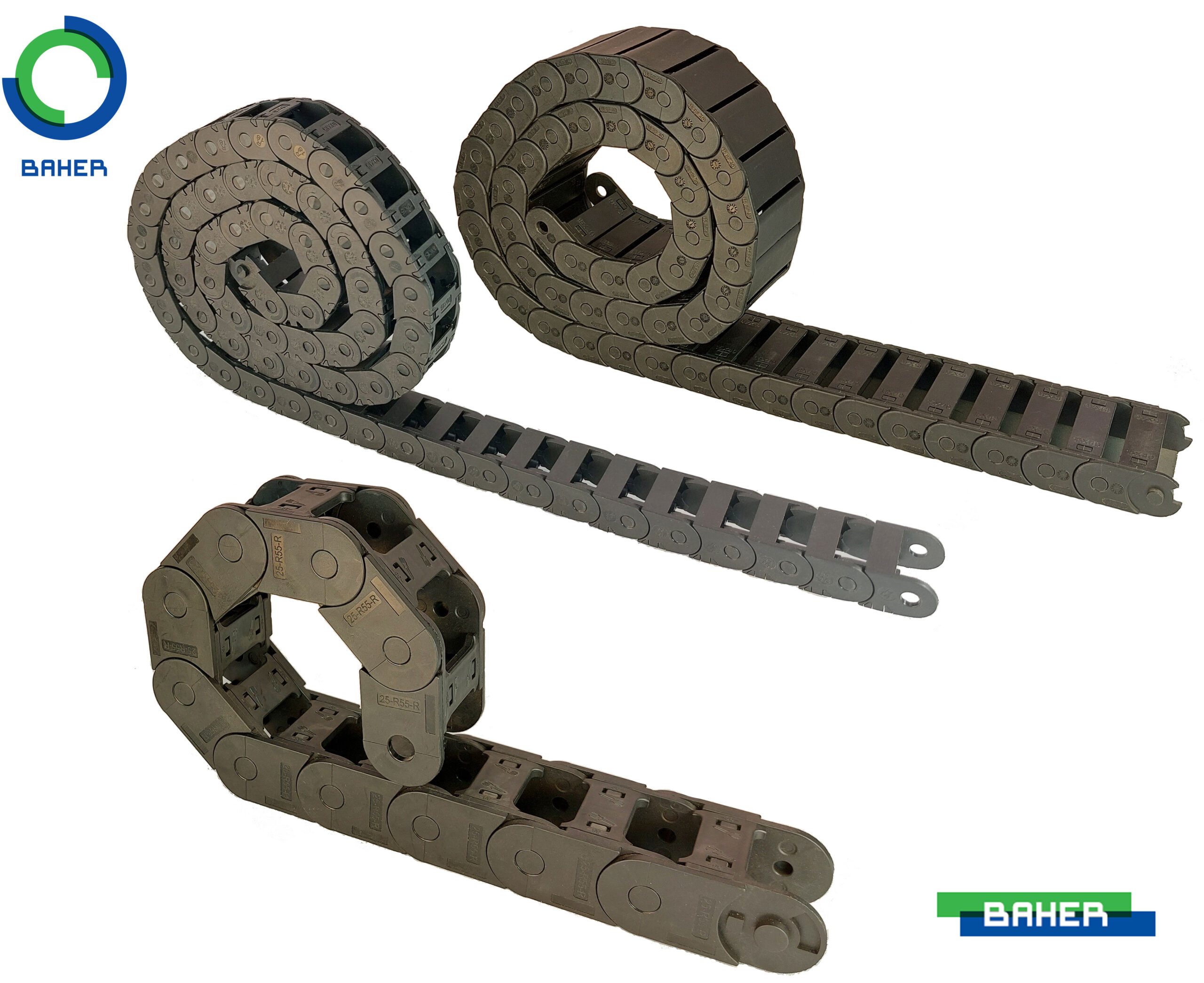

چند نمونه از انرژی گایدهای موجود در فروشگاه تام باهر:

Baher – cable chain10*15 R 18
Baher – cable chain 25*25 R55
Baher – cable chain 20*25 (pvc R55)
Baher – cable chain plastic material 35*75 R75
Baher – cable chain 45*100 R75 blue pin
Baher – cable chain 35*100 R 125
Baher – cable chain 35*75 R 100 blue pin enclosed

انرژی چین فلزی

آیا هنوز مهندسانی وجود دارند که ترجیح می‌­دهند از انرژی چین فلزی به جای پلاستیک استفاده کنند؟

اولین حامل‌­های کابل از فولاد ساخته شده‌­اند، بنابراین، فرض بر این است که هرچه این فناوری قدیمی­‌تر باشد، بهتر است. با این حال، امروزه حامل­‌های کابل پلاستیکی تقریباً به هر چیزی که فولاد می‌­توانست انجام دهد، دست یافته است. آن­‌ها ساخته شده از مخلوط پلیمری با کارایی بالا، با هزینه کمتری، کاهش وزن را ارائه می­‌دهند و در برابر خوردگی مقاوم هستند.

تفاوت انرژی چین فلزی و پلاستیکی

کابل­‌های پلاستیکی در سال­‌های اخیر جایگزین فولاد در انواع ماشین­‌آلات خودکار شده­‌اند. این امر به این دلیل است که حامل­‌های کابل پلاستیک وزن کمتری دارند و بنابراین در تعداد چرخه­‌های بالاتر، سرعت سریع‌­تر و افزایش توان تولید را ممکن می‌­سازد.

مزیت هزینه دلیل دیگری برای استفاده از کابل­‌های پلاستیکی است. کابل­‌های فلزی فولاد هنوز هم در برخی از صنایع، مانند کامیون­‌ها، و همچنین صنایع فلزی کار معدن حاکم است. این بدان معنا نیست که حاملین کابل پلاستیکی را نمی­‌توان در برنامه‌­های کاربردی در این محیط‌­ها استفاده کرد، اما سرعت این صنایع به نسبت پایین است.

مزایا یا معایب هر کدام چیست؟

حاملین کابل پلاستیکی به دلیل داشتن  هزینه کم، سبکی و ضد خوردگی نسبتاً از فولاد برتر هستند. زنجیره‌­های فلزی به طور معمول دارای یک پوشش ویژه هستند که باعث می شود آن‌­ها در برابر خوردگی مقاوم باشند؛ از طرف دیگر، می­توان از یک کابل فولاد ضد زنگ برای از بین بردن مشکلات خوردگی استفاده کرد، با این حال، این­‌ها می­‌توانند بسیار گران باشند. در حال حاضر مزیت پایین بودن قیمت حامل پلاستیکی به حامل­‌های کابل فولادی را ارائه می­‌دهد و این مقایسه با زنجیره­‌های فلزی ضدزنگ حتی بیشتر است. حامل­‌های کابل پلاستیکی نیز مدولار هستند و برای جدا کردن آن­‌ها فقط به یک پیچ گوشتی نیاز دارید. از طرف دیگر حامل­‌های کابل فولادی به آچار و کیت ابزار برای مونتاژ نیاز دارند.  این بدان معناست که جدا کردن و جایگزینی آن­ها به راحتی امکان پذیر نیست. در حالی که یک حامل کابل پلاستیکی، اگر آسیب دیده یا خراب شود، می‌­توانید به راحتی یک لینک را جایگزین کنید.

یک مزیت دیگر کابل پلاستیکی این است که می­‌توانند در برنامه‌­های مسافرتی طولانی روی خود بیفتند. در مقابل، یک حامل کابل فولادی به یک سیستم پشتیبانی دقیق برای پشتیبانی از مسافت بالاتر در مسافت­‌های طولانی­‌تر نیاز دارد، زیرا آن­ها نمی‌­توانند خود را بکشند.

سیستم‌­های انرژی چین به عنوان نجات حیات ماشین ­آلات مدرن یاد می­‌شود. این حامل­‌های کابل با دوام در حین حرکت ثابت، از امنیت انرژی و داده­‌ها محافظت می­‌کنند. آن­ها را می‌توان با مواد مختلفی از قبیل فولاد یا پلاستیک تهیه کرد، اما حامل­‌های فلزی ممکن است نیاز به نگهداری منظم داشته باشند که بسته به محل و کاربرد آن می‌­تواند بسیار وقت گیر، پرهزینه و خطرناک باشد. علاوه بر این، نگرانی فزاینده در مورد وزن اجزای دستگاه باعث افزایش استفاده از دستگاه­‌های کابل پلاستیکی با وزن سبک‌­تر شده است. زنجیره‌­های انرژی پلاستیکی خرابی را کاهش داده و عمر کابل­‌ها را افزایش می‌­دهد. انرژی چین­‌ها و سیستم­‌های انرژی چین، بند ناف دستگاه­‌های مدرن هستند. آن­‌ها تأمین انرژی، داده و سیگنال را در حین حرکت ثابت تضمین می­‌کنند.

نکات مهم هنگام خرید انرژی چین

از دلایل موثر هنگام انتخاب انرژی گاید، خرید و نصب انرژی چین‌­ها میتوان به موارد زیر اشاره کرد:

• میزان سرعت حرکت
• طول حرکت
• شتاب حرکت
• سایز و وزن شلنگ­‌های عبوری
• سنجش شرایط محیطی مانند: مواد شیمیایی، حرارت، وجود پلیسه­‌کاری ماشین

در انتخاب سایز و اندازه برای انواع انرژی چین از ابعاد داخلی یعنی عرض داخل و ارتفاع داخل بهره گرفته می­‌شود و در عین حال امکان استفاده از ابعاد بیرونی هم در تعیین و انتخاب سایز مقدور است.

در صورتی که کابل را به دفعات، از یک نقطه به چپ و راست خم کنید، بعد از چندین حرکت، سیم­‌های داخلی تحت کشش قطع می‌­گردد حال اگر کابل را حول یک دایره خم و راست شود، میزان و زمان قطع شدن طولانی می­‌شود و به زوال عمر انرژی چین کمک می­‌کند.

کاربرد انرژی گاید در دستگاه‌­های مختلف متفاوت است، از آن‌جایی که این محصول متنوع می‌­باشد، برای مثال مدل انرژی چین دستگاه هوا برش با انرژی چین دستگاه چوب متفاوت می‌­باشد؛ همچنین سرعت حرکت نیز در انرژی گایدها متغیر می­‌باشد.
