پکیجهای گرمایشی امروزه به عنوان یکی از تجهیزات اصلی تأمین آب گرم مصرفی و گرمایش محیط در ساختمانها شناخته میشوند. این دستگاهها در دو نوع دیواری و زمینی تولید میشوند و هرکدام مزایا و ویژگیهای خاص خود را دارند. اما نکتهای که در کنار انتخاب نوع و برند پکیج اهمیت بالایی دارد، موضوع نصب و اتصالات آن است. بسیاری از مشکلاتی که در آینده برای مصرفکنندگان ایجاد میشود، نه به خاطر کیفیت دستگاه، بلکه به دلیل نقص یا بیتوجهی در نصب و اتصالات اولیه است. به همین دلیل شناخت اینکه اتصالات نصب پکیج چیست و شامل چه مواردی میشود، برای مصرفکنندگان و حتی مجریان نصب اهمیت زیادی دارد.
اهمیت اتصالات در نصب پکیج
قبل از آنکه وارد جزئیات شویم، باید بدانیم چرا اتصالات اهمیت ویژهای دارند. پکیج گرمایشی در واقع یک سیستم ترکیبی از آب، گاز و برق است. هرکدام از این بخشها نیازمند اتصالات دقیق و مطمئن هستند تا عملکرد دستگاه بدون مشکل باشد.
- در بخش آب: لولهها و شیرآلات باید تحمل فشار و دمای آب را داشته باشند.
- در بخش گاز: اتصالات باید ایمنی بالا داشته باشند تا کوچکترین نشتی رخ ندهد.
- در بخش برق: کابلها و فیوزها باید به شکلی استاندارد نصب شوند تا خطر اتصال کوتاه یا آسیب به برد دستگاه وجود نداشته باشد.
بدون رعایت این موارد، حتی اگر گرانترین دستگاه بازار خریداری شده باشد، باز هم امکان استفاده مطمئن و پایدار از آن وجود نخواهد داشت.

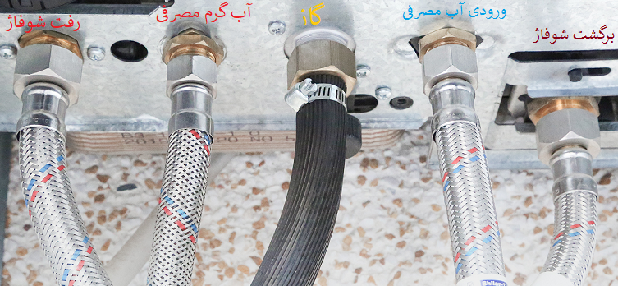

اتصالات ورودی و خروجی آب
یکی از اساسیترین بخشهای اتصالات پکیج، مربوط به آب ورودی و خروجی است. پکیجها معمولا دارای چند ورودی و خروجی مشخص هستند که باید با لولهکشی ساختمان هماهنگ شوند.
- آب سرد ورودی: این لوله باید به طور مستقیم به شبکه آب ساختمان وصل شود و وجود یک شیر فلکه برای کنترل جریان توصیه میشود.
- آب گرم مصرفی خروجی: این مسیر باید به سمت شیرهای آب گرم ساختمان هدایت شود. کیفیت لوله مورد استفاده در این بخش بسیار مهم است تا در برابر رسوب و حرارت دوام بیاورد.
- مدار گرمایش رفت و برگشت: این دو اتصال وظیفه دارند آب گرم تولیدشده توسط دستگاه را به رادیاتورها یا گرمایش از کف منتقل کنند و مجدداً آب سرد شده را برگردانند.
اگر این بخشها به درستی متصل نشوند، شاهد افت بازدهی و مشکلاتی مثل عدم گرم شدن یکنواخت شوفاژها خواهیم بود.
اتصالات گاز در پکیج
پکیج برای تولید حرارت نیاز به سوخت گاز دارد. اتصال گاز یکی از حساسترین مراحل نصب به شمار میرود. کوچکترین اشتباه در این مرحله میتواند خطرات جانی و مالی در پی داشته باشد.
- استفاده از شیلنگ یا لوله مخصوص گاز با استاندارد معتبر الزامی است.
- وجود یک شیر قطعکننده گاز در نزدیکی دستگاه برای مواقع اضطراری ضروری است.
- تمامی اتصالات باید با نوار تفلون یا اتصالات مخصوص ضدنشت آببندی شوند.
- پس از نصب، بررسی عدم نشتی با کف صابون یا دستگاههای نشتیاب توصیه میشود.
این موضوع نه تنها برای پکیج دیواری، بلکه برای پکیجهای زمینی با ظرفیت بالاتر اهمیت دوچندان دارد.
اتصالات دودکش و تهویه
یکی دیگر از بخشهای مهم اتصالات، مربوط به دودکش و خروج محصولات احتراق است. پکیجها به دلیل احتراق داخلی، نیاز دارند گازهای ناشی از سوخت را به بیرون از ساختمان منتقل کنند.
- در پکیجهای دیواری معمولاً از دودکش دوجداره استفاده میشود که هم ورود هوای تازه و هم خروج دود را انجام میدهد.
- در پکیجهای زمینی، بسته به ظرفیت و محل نصب، ممکن است نیاز به دودکش قطورتر یا سیستم تهویه قویتر باشد.
- مسیر دودکش باید کاملاً مستقیم و بدون پیچهای زیاد باشد تا مکش مناسب برقرار شود.
- استفاده از کلاهک H در پشتبام توصیه میشود تا مانع ورود باد و برف به داخل دودکش شود.
بیتوجهی به این بخش میتواند باعث بازگشت دود به داخل ساختمان و ایجاد خطر مسمومیت شود.
فیلترها و شیرهای کنترلی
برای جلوگیری از ورود رسوبات، زنگزدگی یا ناخالصیها به داخل پکیج، نصب فیلترها و شیرهای کنترلی ضروری است.
- فیلتر آب سرد ورودی: مانع از ورود شن و ذرات معلق به دستگاه میشود.
- فیلتر برگشت مدار گرمایش: از ورود رسوبات مدار رادیاتورها به مبدل حرارتی جلوگیری میکند.
- شیر پرکن: برای تنظیم فشار آب داخل مدار گرمایشی کاربرد دارد.
- شیر هواگیری: برای خروج هوای اضافه از مدار استفاده میشود تا راندمان دستگاه بالا برود.
این تجهیزات کوچک اما کاربردی، عمر مفید دستگاه را افزایش میدهند و هزینههای تعمیرات را کاهش میدهند.
کابلکشی و اتصالات برق
پکیجها برای عملکرد صحیح نیازمند برق هستند. اتصالات برق باید مطابق با استانداردهای ایمنی باشد.
- استفاده از کابل ارت برای جلوگیری از برقگرفتگی ضروری است.
- وجود فیوز جداگانه برای پکیج توصیه میشود.
- در برخی مدلها ترموستات اتاقی یا سیستمهای هوشمند کنترل دما نیاز به سیمکشی اضافی دارند که باید در زمان نصب در نظر گرفته شود.
در بسیاری از موارد، خرابی برد الکترونیکی پکیج ناشی از اتصال نادرست برق یا نوسانات شدید ولتاژ است.
تفاوت اتصالات در پکیج دیواری و زمینی
اگرچه اصول کلی نصب در هر دو نوع پکیج مشابه است، اما برخی تفاوتهای اساسی در اتصالات آنها وجود دارد.
- پکیج دیواری: به دلیل ابعاد کوچکتر، معمولاً در آشپزخانه یا بالکن نصب میشود. اتصالات آن شامل لولههای باریکتر و تجهیزات جمعوجورتر است. استفاده از دودکش دوجداره در این مدل بسیار رایج است.
- پکیج زمینی: برای ساختمانهای بزرگ و نیاز به ظرفیت حرارتی بالاتر استفاده میشود. در این مدل، اتصالات گاز قطورتر، لولههای رفت و برگشت بزرگتر و سیستم دودکش صنعتیتری نیاز است. همچنین فضای نصب بزرگتر و مقاومتری لازم دارد.
این تفاوتها باعث میشود که مجریان نصب باید دانش کافی برای انتخاب اتصالات متناسب با نوع پکیج داشته باشند.
ابزارهای کمکی در نصب اتصالات
برای اینکه نصب پکیج بدون خطا انجام شود، ابزارهایی در کنار اتصالات مورد نیاز هستند. این ابزارها فرآیند نصب را آسانتر و دقیقتر میکنند.
- آچار فرانسه و آچار مخصوص اتصالات
- دستگاه تست فشار برای بررسی نشتی آب
- دستگاه نشتیاب گاز
- نوار تفلون و مواد آببندی
- پیچگوشتیهای متنوع برای بخشهای برقی و کنترلی
استفاده از ابزار مناسب نهتنها سرعت کار را افزایش میدهد بلکه مانع آسیب رسیدن به قطعات پکیج میشود.
نقش لولههای پنجلایه و پلیمری
یکی از موضوعات مهم در اتصالات پکیج، انتخاب جنس لولههاست. امروزه استفاده از لولههای پنجلایه و پلیمری بسیار رایج شده است.
- این لولهها مقاومت بالایی در برابر حرارت و فشار دارند.
- زنگ نمیزنند و رسوبگذاری کمتری نسبت به لولههای فلزی دارند.
- انعطافپذیری بیشتری دارند و نصب آنها سادهتر است.
در پروژههایی که کیفیت لولهکشی اهمیت زیادی دارد، انتخاب این نوع لولهها میتواند راندمان کلی سیستم گرمایشی را افزایش دهد.
اهمیت شیرفلکهها در مسیر نصب
شیرفلکهها یکی از مهمترین اتصالات جانبی در نصب پکیج هستند. وجود آنها باعث میشود تعمیر و سرویس دستگاه بدون نیاز به تخلیه کامل آب ساختمان انجام شود.
- شیر قطعکننده آب سرد ورودی
- شیر قطع و وصل آب گرم مصرفی
- شیرهای رفت و برگشت مدار گرمایشی
- شیر گاز نزدیک دستگاه
با نصب صحیح این شیرها، در صورت نیاز به تعمیر یا هواگیری، میتوان بخشی از مدار را مسدود کرد و از اتلاف زمان جلوگیری نمود.
نصب منبع انبساط و پمپ سیرکولاتور
در برخی از مدلهای پکیج زمینی، نصب منبع انبساط و پمپ سیرکولاتور مجزا الزامی است.
- منبع انبساط: برای کنترل افزایش فشار ناشی از گرم شدن آب در مدار گرمایشی استفاده میشود. اگر این تجهیز نصب نشود، احتمال ترکیدگی لولهها یا آسیب به مبدل وجود دارد.
- پمپ سیرکولاتور: برای به جریان انداختن آب گرم در مدار گرمایش نصب میشود. در پکیجهای دیواری این پمپ داخل دستگاه قرار دارد، اما در پکیجهای زمینی گاهی نیاز به نصب جداگانه است.
این موارد بخشی از اتصالات تکمیلی هستند که کارایی و ایمنی دستگاه را تضمین میکنند.
نصب ترموستاتها و تجهیزات کنترلی
یکی از امکاناتی که در سالهای اخیر به پکیجها اضافه شده، قابلیت اتصال به ترموستاتهای اتاقی یا سیستمهای هوشمند است. این تجهیزات نیازمند سیمکشی و اتصالات دقیق هستند.
- ترموستات اتاقی به دستگاه فرمان میدهد تا دما در حد مطلوب باقی بماند.
- برخی مدلها قابلیت اتصال به ترموستات بیسیم دارند که راحتی بیشتری برای مصرفکننده فراهم میکند.
- در پروژههای پیشرفتهتر، سیستم کنترل هوشمند با قابلیت مدیریت از طریق موبایل نصب میشود.
توصیههایی برای انتخاب اتصالات استاندارد
یکی از مهمترین دغدغهها برای مصرفکنندگان، انتخاب اتصالات باکیفیت است. در بازار انواع لوازم با کیفیتهای مختلف وجود دارد، اما استفاده از نمونههای استاندارد اهمیت ویژهای دارد.
- همیشه از برندهای معتبر لوله و شیرآلات استفاده کنید.
- در خرید اتصالات گاز، برچسب استاندارد ملی را بررسی کنید.
- از لولههای پنجلایه یا مسی برای آب گرم و گرمایش استفاده شود.
- در بخش برق، کابل و فیوز متناسب با توان دستگاه انتخاب گردد.
رعایت این نکات در زمان نصب، هزینههای تعمیر و نگهداری آینده را کم میکند.
جمع بندی نهایی
در پاسخ به این پرسش که اتصالات نصب پکیج چیست، میتوان گفت اتصالات مجموعهای از لوازم و تجهیزات هستند که ارتباط بین پکیج و سیستم لولهکشی، گاز، برق و تهویه ساختمان را برقرار میکنند. بیتوجهی به کیفیت اتصالات و نحوه نصب آنها میتواند منجر به مشکلات جدی و هزینههای سنگین در آینده شود. در مقابل، انتخاب اتصالات استاندارد و بهرهگیری از نصابهای مجرب باعث افزایش طول عمر دستگاه، بهبود راندمان و ایمنی بیشتر خواهد شد. نهایتا، خرید پکیج دیواری بوتان یا هر برند دیگری تنها یک بخش از کار است و بخش مهمتر، توجه به اتصالات و نحوه نصب اصولی آن است.
