اندازه گیری رنگ با ضخامت سنج التراسونیک و اندازهگیری ضخامت پوشش امروزه به عنوان یکی از دقیق ترین و ایمن ترین روشها برای کنترل کیفیت پوششها در صنایع مختلف شناخته میشود. با توجه به افزایش استفاده از پوششهای رنگی، محافظتی و صنعتی، نیاز به روشی غیرمخرب، سریع و قابل اعتماد برای بررسی ضخامت این لایه ها بیش از گذشته احساس میشود.
در گذشته اندازهگیری ضخامت رنگ و پوشش معمولاً با روشهای مخرب یا مکانیکی انجام میشد که علاوه بر آسیب به سطح، دقت محدودی نیز داشتند. اما پیشرفت فناوری التراسونیک باعث شده است که امکان اندازهگیری ضخامت پوشش بدون نیاز به تماس مخرب یا تخریب سطح فراهم شود. این مقاله به زبان ساده، به بررسی نحوه اندازهگیری رنگ و پوشش با ضخامت سنج التراسونیک، اصول عملکرد، کاربردها، مزایا و محدودیتها میپردازد.
اهمیت اندازهگیری ضخامت پوشش با روشهای التراسونیک
اندازهگیری دقیق ضخامت رنگ و پوشش نقش بسیار مهمی در افزایش عمر تجهیزات، کاهش هزینه های تعمیرات و تضمین کیفیت نهایی محصول دارد. اگر ضخامت رنگ کمتر از حد استاندارد باشد، پوشش محافظتی عملکرد مناسبی نخواهد داشت و در صورت ضخامت بیش از حد نیز ممکن است مشکلاتی مانند ترک خوردگی، پوسته شدن یا افزایش هزینه مواد به وجود آید.
روشهای التراسونیک به دلیل غیرمخرب بودن، امکان کنترل ضخامت پوشش را در مراحل مختلف تولید، نصب و بهره برداری فراهم میکنند. اندازهگیری ضخامت پوشش با ضخامت سنج التراسونیک بهویژه در پروژه هایی که امکان آسیب به سطح وجود ندارد، یک مزیت بزرگ محسوب میشود.
از مهمترین دلایل اهمیت این روش میتوان به موارد زیر اشاره کرد:
-
جلوگیری از خوردگی زودرس
-
کنترل کیفیت پوششهای محافظتی
-
رعایت الزامات استانداردهای صنعتی
-
کاهش دوبارهکاری و هزینه های اضافی
اصول عملکرد ضخامت سنج التراسونیک در اندازهگیری پوششها

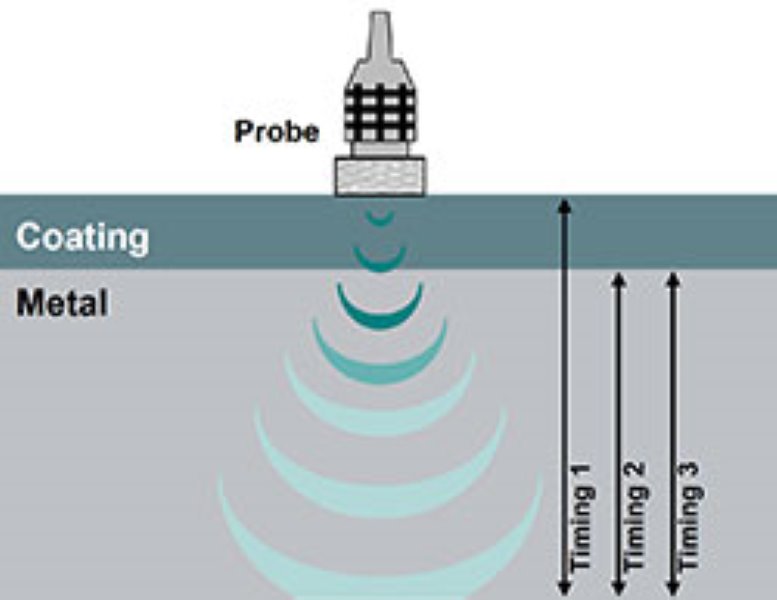

این دستگاه بر پایه ارسال و دریافت امواج فراصوتی کار میکند. در این روش، یک پراب التراسونیک امواج صوتی با فرکانس بالا را به سطح پوشش ارسال میکند. این امواج پس از عبور از لایه رنگ یا پوشش، به مرز بین پوشش و زیرلایه برخورد کرده و بازتاب میشوند.
دستگاه با اندازهگیری زمان رفت و برگشت موج و با توجه به سرعت صوت در ماده پوشش، ضخامت لایه را محاسبه میکند. این فرآیند اساس محاسبه رنگ با ضخامت سنج التراسونیک را تشکیل میدهد.
نکته مهم در این روش، شناخت سرعت انتشار صوت در نوع پوشش مورد نظر است. بسیاری از دستگاه های مدرن دارای بانک اطلاعاتی برای انواع رنگها، رزینها و پوششهای صنعتی هستند که دقت اندازهگیری را افزایش میدهد.
روشهای اندازهگیری رنگ و پوشش
روش های اندازه گیری رنگ با ضخامت سنج التراسونیک بسته به نوع پوشش و زیرلایه به چند دسته اصلی تقسیم میشوند:
- اندازهگیری تک لایه : در این روش ضخامت یک لایه رنگ یا پوشش روی سطح فلزی یا غیرفلزی اندازهگیری میشود. این روش در صنایع رنگآمیزی ساده بسیار رایج است.
- اندازهگیری چندلایه : در برخی کاربردها، سطح دارای چند لایه رنگ یا پوشش محافظتی است. ضخامت سنجهای پیشرفته مانند دستگاه Smartor قادرند ضخامت هر لایه را به صورت جداگانه تشخیص دهند.
- اندازهگیری پوشش روی زیرلایه غیرفلزی : برخلاف روشهای مغناطیسی، ضخامت سنج التراسونیک امکان اندازهگیری پوشش روی سطوحی مانند پلاستیک، کامپوزیت و بتن را نیز فراهم میکند.
انواع اندازهگیری
انواع تجهیزات بازرسی رنگ معمولاً بر اساس کاربرد صنعتی دسته بندی میشوند:
-
اندازهگیری رنگ خودرو
-
اندازهگیری پوششهای ضد خوردگی
-
اندازهگیری رنگ های صنعتی و اپوکسی
-
اندازهگیری لعاب و پوششهای سرامیکی
در صنعت خودرو، این روش برای تشخیص رنگ شدگی مجدد یا بررسی یکنواختی رنگ بسیار کاربردی است. در صنایع نفت و گاز نیز ضخامت پوششهای ضد خوردگی اهمیت حیاتی دارد.

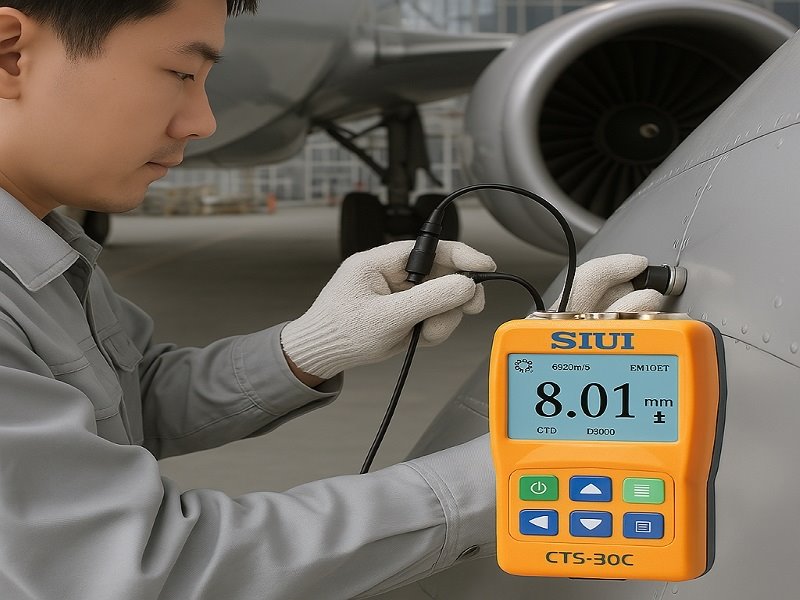

نحوه اندازهگیری رنگ و پوشش با ضخامت سنج التراسونیک
نحوه اندازه گیری رنگ و پوشش با روش التراسونیک بسیار ساده و سریع است و معمولاً شامل مراحل زیر میشود:
-
تمیز کردن سطح مورد نظر
-
انتخاب نوع پوشش یا تنظیم سرعت صوت در دستگاه
-
قرار دادن مقدار کمی ژل کوپلنت روی سطح
-
تماس پراب ضخامت سنج با سطح پوشش
-
خواندن مقدار ضخامت از نمایشگر دستگاه
این فرآیند تنها چند ثانیه زمان میبرد و بدون ایجاد کوچک ترین آسیب به سطح انجام میشود.
محاسبات تشخیص ضخامت رنگ و پوشش
در محاسبه رنگ با ضخامت سنج التراسونیک، دستگاه از فرمول ساده زیر استفاده میکند:
ضخامت = (سرعت صوت در پوشش × زمان رفتوبرگشت موج) ÷ 2
دقت این محاسبه به عواملی مانند کیفیت دستگاه، کالیبراسیون صحیح و یکنواختی پوشش بستگی دارد. دستگاه های پیشرفته امکان ذخیره داده ها و تهیه گزارشهای دقیق را نیز فراهم میکنند.
کاربردهای عملی در صنایع رنگ، لعاب و پوششهای محافظتی
اندازهگیری ضخامت پوشش با روش التراسونیک در صنایع مختلف کاربرد گستردهای دارد، از جمله:
-
صنایع رنگ و پوشش صنعتی
-
خودروسازی و بدنه سازی
-
صنایع نفت، گاز و پتروشیمی
-
صنایع دریایی و کشتی سازی
-
سازه های فلزی و پلها
در تمامی این صنایع، کنترل ضخامت پوشش نقش کلیدی در افزایش ایمنی، دوام و کیفیت نهایی محصول دارد.
مزایا، محدودیت ها و مقایسه با روشهای دیگر
مزایا
-
غیرمخرب بودن
-
دقت بالا
-
قابلیت اندازهگیری روی سطوح غیرفلزی
-
سرعت بالا و سهولت استفاده
محدودیت ها
-
نیاز به دانستن سرعت صوت در پوشش
-
کاهش دقت در پوششهای بسیار زبر یا ناهمگن
مقایسه با روشهای دیگر
در مقایسه با روشهای مغناطیسی یا جریان گردابی، ضخامتسنج التراسونیک انعطافپذیری بیشتری دارد و برای طیف وسیعتری از مواد قابل استفاده است.
سوالات متداول:
- آیا ضخامت سنج التراسونیک به سطح آسیب میزند؟ خیر، این روش کاملاً غیرمخرب است و هیچ آسیبی به پوشش وارد نمیکند.
- آیا میتوان ضخامت چند لایه رنگ را اندازهگیری کرد؟ بله، برخی مدلهای پیشرفته قادر به تشخیص و اندازهگیری چند لایه هستند.
- آیا این روش برای سطوح غیرفلزی هم کاربرد دارد؟ بله، یکی از مزایای اصلی این روش، امکان اندازهگیری روی پلاستیک، کامپوزیت و بتن است.
- دقت اندازهگیری چقدر است؟ دقت به نوع دستگاه و کالیبراسیون بستگی دارد، اما معمولاً بسیار بالا و قابل اعتماد است.
نتیجهگیری
اندازهگیری ضخامت پوشش با ضخامت سنج التراسونیک یکی از دقیقترین، سریع ترین و ایمن ترین روشهای کنترل کیفیت پوششها در صنایع مدرن محسوب میشود. این روش با حذف آسیب به سطح، امکان بررسی مستمر و قابل اعتماد ضخامت رنگ و پوشش را فراهم میکند و نقش مهمی در افزایش عمر تجهیزات و کاهش هزینه های نگهداری دارد. استفاده از آن نه تنها یک انتخاب فنی هوشمندانه، بلکه یک سرمایهگذاری بلند مدت برای تضمین کیفیت و ایمنی محصولات صنعتی است.
