کاشت بولت در بتن، روشی حیاتی و پرکاربرد در صنعت ساختمان و مقاومسازی سازهها است. این فرآیند به معنای نصب بولت (که معمولاً میلگرد یا راد تمام رزوه از جنس فولاد است) در سازههای بتنی سختشده است. هدف اصلی از کاشت بولت، ایجاد یک اتصال قوی و مطمئن برای تثبیت قطعات و المانهای دیگر به سازه بتنی است. بولت کاشتهشده به عنوان عضو واسط عمل میکند و نیروهای وارده را ابتدا به خود بولت و سپس از طریق اتصال چسب به بتن و در نهایت به کل سازه منتقل میکند.
وریاماتاک به عنوان ارائهدهنده تخصصی خدمات ساختمانی، اجرای عملیات کاشت بولت و میلگرد را با بالاترین استانداردها و تکیه بر دانش فنی روز ارائه میدهد.
کاربردهای حیاتی کاشت بولت در سازهها
کاشت بولت طیف گستردهای از اتصالات سازهای و غیرسازهای را شامل میشود و معمولاً در شرایطی که نیاز به الحاقات جدید سازهای، تغییرات در نقشهها یا رفع مشکلات اجرایی وجود دارد، به کار گرفته میشود. برخی از مهمترین کاربردهای کاشت بولت عبارتند از:
- نصب پلیت و بیس پلیت: کاشت بولت جهت نصب صفحات فلزی (پلیت) روی سطح بتن، اغلب برای اتصال ستونهای فلزی یا آهنکشی برای نماهای حجمی استفاده میشود.
- اتصال سازههای فولادی به بتنی: فراهم کردن بستر مناسب برای الحاق سازه فلزی و انجام عملیات جوشکاری.
- اضافه کردن طبقات یا امتداد ستونها: کاشت بولت در سر ستونها یا فونداسیون به منظور امتداد ستون بتنی یا اضافه کردن طبقات جدید.
- نصب پایههای سوله و دستگاههای سنگین: تثبیت دستگاههای سنگین و لرزشدار به کف بتنی یا فونداسیون. در خطوط تولید صنعتی، این تنها راهکار اجرایی برای ثابت کردن تجهیزات روی بتن سختشده است.
- نبشیکشی و ساپورتهای تأسیساتی: کاشت بولت جهت نبشیکشی در چاله آسانسورها یا نصب دستکها و ساپورتهای تأسیساتی.
روشهای اجرای کاشت بولت
به طور کلی، دو روش اصلی برای کاشت بولت در بتن وجود دارد: مکانیکی و شیمیایی.
1. کاشت بولت مکانیکی (انکر بولت مکانیکی)
در این روش، از بولتهایی با پنجههای منبسطشونده (مانند رول بولت) استفاده میشود. مکانیزم اتصال در این روش شبیه پیچ و مهره است و مقاومت با انبساط بولت در داخل حفره بعد از محکم شدن، ایجاد میشود.
مزایا و محدودیتها: مزیت اصلی این روش اقتصادی بودن و هزینه پایینتر آن نسبت به روش شیمیایی است. با این حال، معایبی نیز دارد، از جمله:
- امکان به وجود آمدن ترک در بتن به دلیل حالت انبساطی بولت.
- عدم اتصال کامل بولت در حفره.
- احتمال ایجاد خوردگی در محل اتصال بولت با بتن.
- محدودیت در عمق و قطر حفره، که ظرفیت بارگذاری را محدود میکند.
2. کاشت بولت شیمیایی (روش برتر)
در کاشت بولت شیمیایی، از چسب کاشت بولت یا رزین شیمیایی استفاده میشود. این روش شامل کاشت میلگرد فولرزوه یا نیمهرزوه به همراه چسب شیمیایی است. چسب کاشت، فضای خالی بین بولت و بتن را پر میکند و چسبندگی ۱۰۰٪ ایجاد میکند. این چسبندگی اضافی منجر به استحکام بسیار بیشتری نسبت به روش مکانیکی میشود.
مزایای کاشت بولت شیمیایی:
- استحکام و باربری بالا: از طریق ایجاد یک پیوند شیمیایی قوی و ظرفیت نگهداری بالا بین بولت و دیواره حفره، نیرو به درستی منتقل میشود.
- عدم محدودیت قطر و عمق: این انکرها را میتوان در هر قطر و عمقی به کار برد، زیرا رزین یا چسب مخصوص فضای خالی را پر میکند.
- مناسب برای بتنهای ترکدار: این روش در بتنهای ترکخورده نیز قابل استفاده است.
- کاهش ریسک ترکخوردگی بتن: به دلیل نداشتن حالت انبساطی، احتمال ترک خوردن بتن پایه به حداقل میرسد.
توجه: اگرچه روش شیمیایی مزایای فوقالعادهای دارد، اما سخت بودن پروسه اجرایی و وابستگی شدید کیفیت نهایی به اجرای صحیح و تجربه افراد متخصص، از معایب آن است.
مراحل اجرای کاشت بولت به روش شیمیایی
اجرای صحیح و اصولی کاشت بولت شامل چند مرحله کلیدی است که کیفیت اجرای هر مرحله مستقیماً بر باربری نهایی سازه تأثیرگذار است.
1. طراحی و محاسبات اولیه
قبل از هر اقدامی، باید طراحی، مدلسازی و انجام محاسبات دقیق مربوط به سیستم انتقال بار صورت گیرد. این محاسبات شامل تعیین سایز بولت، عمق کاشت، آرایش بولتها و نوع چسب مصرفی، بر اساس نیروهای وارده و مشخصات بتن پایه است. عموماً عمق حفره برای یک بتن با کیفیت، بین ۱۰ تا ۱۵ برابر قطر میلگرد یا انکربولت در نظر گرفته میشود.
2. سوراخکاری بتن (حفر یا سوراخکاری)
ایجاد سوراخ در سازه بتنی اولین قدم اجرایی است. دو روش اصلی برای سوراخکاری وجود دارد:
- سوراخکاری با دریل ضربهای: برای سایزهای کوچک (۱۶ میلیمتر و کمتر) امکان سوراخکاری با دریل وجود دارد. دیواره سوراخ ایجاد شده توسط دریل چکشی غیریکنواخت است که سطح پیوند چسب و میلگرد را بالا میبرد. مشکل این روش آن است که در صورت برخورد مته به میلگرد موجود، ادامه کار امکانپذیر نیست.
- سوراخکاری با کرگیری: برای سایزهای ۲۰ میلیمتر و بالاتر، یا در مواقعی که به دلیل تراکم بالای میلگرد در محل سوراخکاری، استفاده از دریل امکانپذیر نیست، باید از دستگاه کرگیری استفاده کرد. در این روش، بتن و میلگرد به صورت همزمان بریده میشود. از آنجا که دیواره سوراخ کرگیری صاف و صیقلی است، گیرایش چسب با دیواره دارای چالش است و تنها چسبهای دارای تأییدیههای خاص (مانند فیشر EM Plus یا HILTI RE500V4) قابل استفاده خواهند بود.
3. تمیزکاری سوراخ
این مرحله حیاتیترین بخش اجرا است. پس از ایجاد سوراخ، باید آن را از گرد و خاک، آلودگیها و ذرات متراکم شده بتن کاملاً تمیز کرد. عدم تمیزکاری مناسب میتواند باربری را تا ۸۰ درصد کاهش دهد. برای تمیزکاری، ابتدا باید از فرچه سیمی متناسب با سایز سوراخکاری استفاده کرد. سپس با استفاده از پمپ هوا (بلوئر یا کمپرسور هوا) هوای فشرده به داخل سوراخ دمیده شود. این فرآیند دمیدن و برسکشی باید چندین بار تکرار شود تا دیگر هیچ گرد و خاکی از سوراخ خارج نشود.

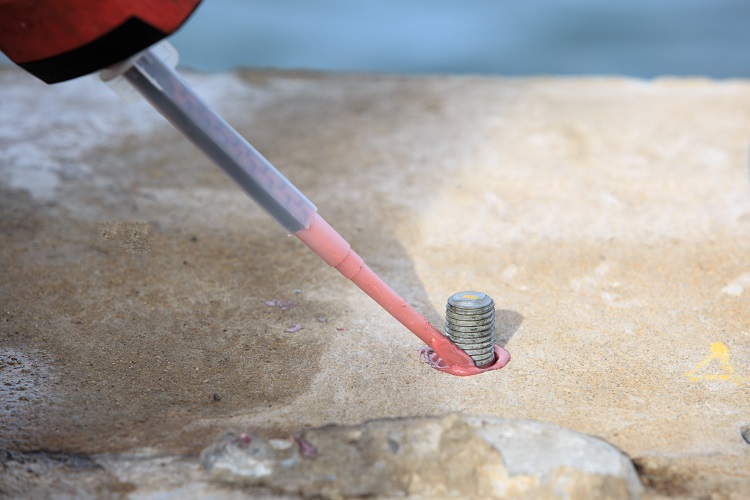

4. تزریق چسب کاشت
خمیر کاشت (رزین اپوکسی) باید مطابق دستورالعمل فنی محصول مخلوط شود. تزریق چسب را باید با استفاده از گان تزریق مخصوص و از انتهای سوراخ آغاز کرد. نازل دستگاه باید در انتهای حفره قرار گیرد و سپس به آرامی با فشردن اهرم تفنگ و بیرون کشیدن تدریجی نازل، چسب تزریق شود. سوراخ باید تقریباً نصف تا دو سوم عمق با چسب کاشت پر شود تا فضای خالی و حباب هوا به دام نیفتد.
5. قرار دادن بولت
بولت باید به آرامی و به صورت چرخشی داخل سوراخ وارد شود. حرکت چرخشی به این دلیل ضروری است که حبابهای هوای محبوس شده خارج شوند. این حرکت را تا زمانی ادامه دهید که اطمینان حاصل شود بدنه بولت و سطح بتن کاملاً به چسب آغشته شدهاند و چسب به آرامی به بیرون انتقال مییابد.
نکات ایمنی: هنگام تزریق چسب و جایگذاری بولت، حتماً از عینک ایمنی و دستکش استفاده کنید، زیرا ترکیبات شیمیایی موجود در چسبها میتواند مشکلاتی جدی برای چشم و پوست ایجاد کند.
6. عملآوری (کیورینگ)
پس از جایگذاری نهایی بولت، باید به آن زمان داد تا چسب کاشت کاملاً عملآوری و سخت شود (کیورینگ). زمان پخت بستگی به دمای محیط و شرایط دارد و میتواند از ۲۰ دقیقه تا ۲۴ ساعت متغیر باشد. اعمال هرگونه بار و تنش به بولت، قبل از اطمینان از سخت شدن کامل چسب، ممنوع است. معمولاً بین ۲۴ تا ۴۸ ساعت زمان نیاز است تا اتصال به حداکثر تحمل بار برسد.
تعیین قطر سوراخکاری:
طبق جدول زیر قطر سوراخ با توجه به قطر بولت تعیین میگردد:
جمعبندی خدمات وریاماتاک
کاشت بولت یک فرآیند مهندسی دقیق است که اجرای صحیح آن، ضامن استحکام و پایداری اتصالات سازهای شما خواهد بود. انتخاب روش مناسب سوراخکاری (دریل یا کرگیری)، تمیزکاری دقیق حفره، و استفاده از چسبهای کاشت با کیفیت بالا (مانند چسب کاشت میلگرد هیلتی RE500V4) از جمله عوامل موفقیت در این عملیات هستند.
وریاماتاک (veriamatak.com) با تکیه بر تجربه و تخصص در ارائه خدمات مهندسی، از جمله کرگیری، برش بتن، مقاومسازی، و اجرای تخصصی کاشت بولت و میلگرد، آماده ارائه مشاوره رایگان و اجرای پروژههای شما است. برای دریافت خدمات تخصصی کاشت بولت و اطمینان از کیفیت اجرا، با کارشناسان وریاماتاک تماس بگیرید.
